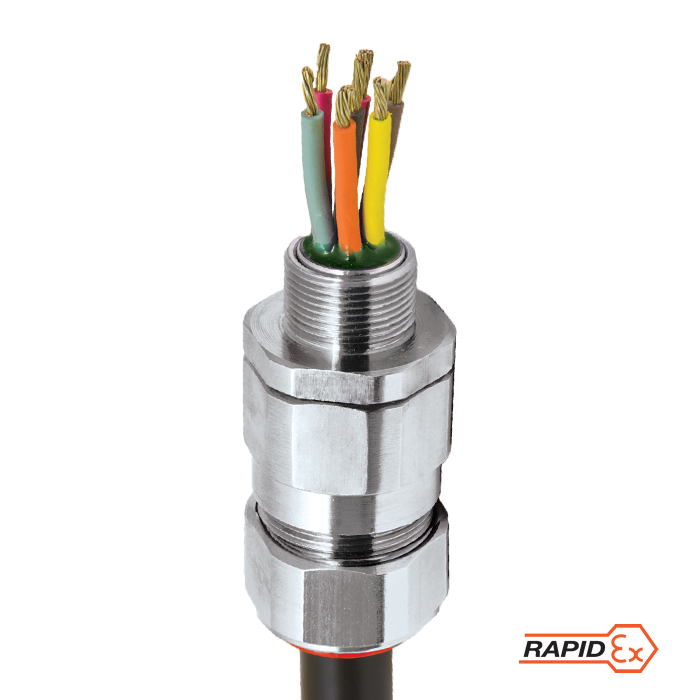

PX2KREX-US |Классi，Ред。1и2 |AEX E，AEX D，AEX NR，AEX TA |Защитный кабельный ввод для опасных средДля всех типов бронированных кабелей

Защитный кабельный ввод, соответствующий международным стандартам, классифицированный как пригодный для эксплуатации во взрывоопасных зонах

• Жидкая заливная система уплотнения RapidEx
• Повышает надежность, снижает риск
•СнижаетТрудозатраты.
• Снижает расходы
• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
• Внутреннее уплотнение для защиты от попадания влаги
• Отключаемый, муфтовая конструкция
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
• От -76 ˚F до 185 ˚F / от -60 °C до 85 °C
• Класс I, Зона 1, 21 и Зона 2, 22, Класс I, Разделы 1 и 2 ABCD
• Международная маркировка cCSAus、IECExи ATEX公司
• Проведены испытания на соответствие требованиям электромагнитной совместимости
• Стандартно изготавливается из никелированной латуни и имеет резьбу NPT

Выданные патенты: DE 2287986, ES 2287986, FR 2287986, IT 2287986, NL 2287986, NO 2287986, TR 2287986, AU 2010284848, AU 2014274614, CA 2771713, GB 2485114, MY 153846, SG 178839, US 8872027, US 9484133, US 9774178

Технические стандарты BS 6121：Часть 1:1989，IEC 62444，EN 62444
Механическиехарактеристики* Ударнаяпрочность=уровень8，Крепление=Классd
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Электрические характеристики* Категория B (категория A при использовании кабелей с оплеткой, изоляционной лентой или кабелей с гибкой проволочной броней)
Сертификат взрывозащиты ATEX公司 CML 18ATEX1325X,CML 18ATEX4317X
Класс защиты II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da

II 3G Ex nR IIC Gc,IM2 Ex d I Mb, Ex e I Mb
Стандарты соответствия EN 60079-0,1,7,15,31
Сертификат IECEx Iecex CML 18.0182x.
Класс защиты Ex db IIC Gb（分贝IIC Gb）, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I Mb, Ex eb I Mb
Стандарты соответствия IEC 60079-0,1,7,15,31
Сертификат CCSAU（20s16-90） 2288626
КласссзашитыCsaus. Классi，Разд。1,2группыA，B，CИD;КлассII，Разд。1,2группыe，fиg;КлассIII，Разд。1,2;Тип4x：МаслостойкостьII：Классi，Зона1aext iic gb，aex e iic gb，классi，зона2aex nr iic gc，классi，зона20aext ta iiic da
Класс защитыcCSA Класс 我，Разд. 1, 2 Группы A、 B、C级и D类；Класс 二、，Разд. 1, 2 Группы E、 F级и 克；Класс 三、，Разд. 1, 2; Тип 4倍：Маслостойкость II:Ex d IIC Gb、Ex e IIC Gb、Ex nR IIC Gc、Ex ta IIC Da
Стандарты соответствия AN/CSA-C22.2标准№ 0,18,25,30,94174，CAN/CSA-E60079-0,1,7,15,31 CAN/CSA-E61241-1-1Часть 1-1，ANSI/UL 514BРед. 5，ANSI/UL 50标准Ред. 11，ANSI/UL 2225Ред. 4号，UL60079-0,1,7,15,31
УкрСЕПРО CU 19.0371x.
Сертификат ЕАС (ранее ГОСТ Р, К и Б) C-GB.AA87.B.00487
СертификатCCoE/ PESO（Индия） P444949
2020322313003190
Утверждение INMETRO TÜV 12.2073X
Сертификат КСС 19_AV4BO_0372X (20S16 - 32)

19英寸AV4BO英寸0373X（40-63秒）

19_AV4BO_0374X (63-100)
Соответствует требованиям 雷蒂 03866
Одобрения, полученные от морских ведомств LRS：01/00172（E3）,DNV: E-13848,防抱死制动系统: 14-LD234401A-4-PDA,英属维尔京群岛：43180/A1
IP66, IP67 и IP68
Соответствие стандарту водонепроницаемости DTS01 : 91
nema 4x **
Материал кабельных вводов Химически никелированная латунь, не содержит медь (< 0,4 %), алюминий, нержавеющая сталь
МатериалУплотнителя. Безгалогенныйтермореактивныйэластомер/полимерныйсоставjapidex
Тип кабеля С однослойным проволочным бандажом (SWA），с алюминиевой проволочной броней (阿瓦），с проволочной оплеткой

(например,短轴距),сэкранированнойгибкой(EMC)проволочной оплеткой (например, CY / SY), с гибкой проволочной

броней (PWA), со стальной ленточной броней (STA), с ленточной броней (например, ASA)
ТехнологияКрепленияБрони. Съемная полимерная трубка / конус и универсальное зажимное кольцо AnyWay
Технология уплотнения Уплотнение внешней оболочки 轻轨(уплотнение с технологией выдерживания большой нагрузки) от 化学机械抛光
Области уплотнения Внутренний защитный слой RapidEx公司и внешняя оболочка

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444
**прииспользованииАксессуаровCMPДляустановки。Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Где кабель разрешен кодом (NEC и/или CEC)
*** Испытания 防护等级IP68проводились на глубине минимум 30метров в течение 12часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

证书

Таблица выбора продукции

Нажмитездесь.чтобы ознакомиться с технической иллюстрацией

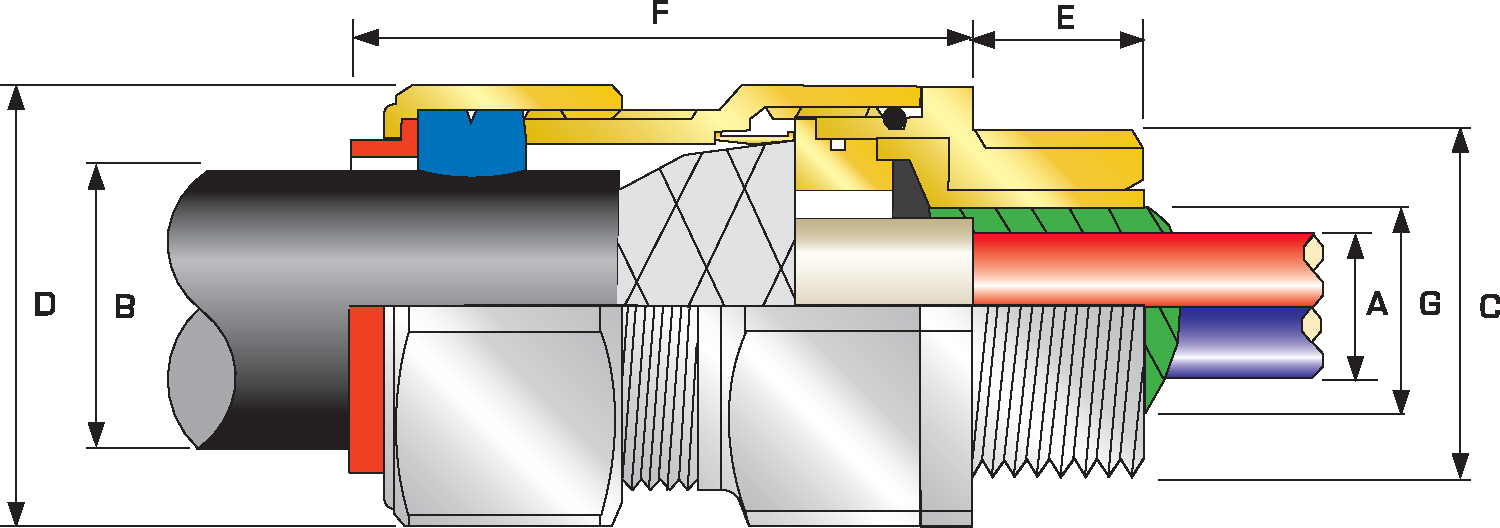

Техническая иллюстрация

Нажмитездесь.чтобы просмотреть информацию о заказе

Размеркабельного ввода Доступные типы резьб "“C”(возможен выбор другой длины резьбы (метрическая система)) Количество жил Диаметр проводников "А" Диаметр внутренней оболочки кабеля "G" НаружныйдиаметрКабеля“в” Диапазон бронирования † Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "“D” Длина выступа "“F” ОбщийКодзаказа（*Латунь，Метрическаясистема） Защитный кожух Вес кабельного ввода (унции)
Стандартно Опция Изборожденный конус (X) Ступенчатый конус (W）
Метрическая Длина резьбы (метрической) "Е" n Длина резьбы (NPT) "Е" n Макс. Макс. Макс. Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс. Размер Тип Суффикс для заказа
2016年 M20 0.59 ½“ 0.78 ¾“ 21 0.46 0.46 0.24 0.52 0.01 0.04 0.03 0.05 1.20 1.32 2.44 2016年 px2krex. 1RA PVC06 8.47
20S M20 0.59 ½“ 0.78 ¾“ 21 0.46 0.46 0.37 0.63 0.01 0.04 0.03 0.05 1.20 1.32 2.44 20S px2krex. 1RA PVC06 8.11
20 M20 0.59 ½“ 0.78 ¾“ 21 0.50 0.51 0.49 0.82 0.02 0.04 0.03 0.05 1.20 1.32 2.48 20 px2krex. 1RA PVC06 8.47
25秒 M25 0.59 ¾“ 0.8 1" 30 0.69 0.70 0.55 0.87 0.02 0.05 0.05 0.06 1.48 1.63 2.74 25秒 px2krex. 1RA PVC09 13.05
25 M25 0.59 ¾“ 0.8 1" 30 0.69 0.70 0.72 1.03 0.02 0.05 0.05 0.06 1.48 1.63 2.74 25 px2krex. 1RA PVC09 13.05
32 M32. 0.59 1” 0.98 1 ¼" 50 0.93 0.94 0.93 1.33 0.02 0.05 0.06 0.08 1.81 1.99 2.95 32 px2krex. 1RA PVC11 20.11
40 M40 0.59 1 ¼” 1.01 1 ½" 59 1.18 1.19 1.1 1.59 0.02 0.06 0.06 0.08 2.17 2.38 2.95 40 px2krex. 1RA PVC15 28.22
50S M50 0.59 1 ½” 1.03 2" 89. 1.44 1.45 1.39 1.84 0.02 0.06 0.08 0.10 2.36 2.60 3.03 50S px2krex. 1RA PVC18 31.75
50 M50 0.59 2” 1.06 2 ½" 115 1.61 1.63 1.59 2.09 0.02 0.06 0.08 0.10 2.76 3.03 3.03 50 px2krex. 1RA PVC21 41.98
63.S M63. 0.59 2” 1.06 2 ½" 115 1.89 1.88 1.8 2.34 0.02 0.06 0.08 0.10 2.95 3.25 3.14 63.S px2krex. 1RA PVC23 49.03
63. M63. 0.59 2 ½” 1.57 3" 115 2.11 2.13 2.15 2.59 0.02 0.06 0.08 0.10 3.15 3.46 3.16 63. px2krex. 1RA PVC25 49.74
75.S M75. 0.59 2 ½” 1.57 3" 140 2.36 2.37 2.32 2.83 0.02 0.06 0.08 0.10 3.54 3.90 3.42 75.S px2krex. 1RA PVC28 73.72
75. M75. 0.59 3” 1.63 3 ½" 140 2.53 2.53 2.63 3.09 0.02 0.06 0.1 0.12 3.94 4.33 3.48 75. px2krex. 1RA PVC30 89.60
90. M90 0.79 3 ½” 1.69 4" 140 2.96 2.98 3.00 3.56 0.03 0.06 0.12 0.16 4.53 4.98 4.02 90. px2krex. 1RA PVC32 130.87
100 M100 0.79 3 ½” 1.69 4" 200 3.37 3.38 3.39 3.99 0.03 0.06 0.12 0.16 5 5.50 4.49 100 px2krex. 1RA LSF.33 169.67
Если не указано иное, размеры приведены в дюймах
Размеркабельного ввода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Количество жил Диаметр проводников "А" Диаметр внутренней оболочки кабеля "G" НаружныйдиаметрКабеля“в” Диапазон бронирования † Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "“D” Длина выступа "“F” ОбщийКодзаказа（*Латунь，Метрическаясистема） Защитный кожух Вес кабельного ввода (кг)
Стандартно Опция Изборожденный конус (X) Ступенчатый конус (W）
Метрическая Длина резьбы (метрической) "Е" n Длина резьбы (NPT) "Е" n Макс. Макс. Макс. Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс. Размер Тип Суффикс для заказа
2016年 M20 15 ½“ 19.9 ¾“ 21 11.7 11.7 6.1 13.1 0.3 1.0 0.8 1.25 30.5 33.6 62.0 2016年 px2krex. 1RA PVC06 0.24
20S M20 15 ½“ 19.9 ¾“ 21 11.7 11.7 9.5 15.9 0.3 1.0 0.8 1.25 30.5 33.6 62.0 20S px2krex. 1RA PVC06 0.23
20 M20 15 ½“ 19.9 ¾“ 21 12.6 12.9 12.5 20.9 0.4 1.0 0.8 1.3 30.5 33.6 63..0 20 px2krex. 1RA PVC06 0.24
25秒 M25 15 ¾“ 20.2 1" 30 17.5 17.9 14.0 22 0.4 1.2 1.25 1.6 37.5 41.3 69.5 25秒 px2krex. 1RA PVC09 0.37
25 M25 15 ¾“ 20.2 1" 30 17.5 17.9 18.2 26.2 0.4 1.2 1.25 1.6 37.5 41.3 69.5 25 px2krex. 1RA PVC09 0.37
32 M32. 15 1” 25.0 1 ¼" 50 23.6 23.9 23.7 33.9 0.4 1.2 1.6 2.0 46 50.6 75..0 32 px2krex. 1RA PVC11 0.57
40 M40 15 1 ¼” 25.6 1 ½" 59 30.0 30.3 27.9 40.4 0.4 1.6 1.6 2.0 55 60.5 75..0 40 px2krex. 1RA PVC15 0.80
50S M50 15 1 ½” 26.1 2" 89. 36.6 36.9 35.2 46.7 0.4 1.6 2.0 2.5 60.0 66 77.0 50S px2krex. 1RA PVC18 0.90
50 M50 15 2” 26.9 2 ½" 115 41.0 41.3 40.4 53.0 0.6 1.6 2.0 2.5 70 77.0 77.0 50 px2krex. 1RA PVC21 1.19
63.S M63. 15 2” 26.9 2 ½" 115 47.9 47.8 45.6 59.4 0.6 1.6 2.0 2.5 75..0 82.5 79.7 63.S px2krex. 1RA PVC23 1.39
63. M63. 15 2 ½” 39.9 3" 115 53.7 54.0 54.6 65.8 0.6 1.6 2.0 2.5 80.0 88.0 80.3 63. px2krex. 1RA PVC25 1.41
75.S M75. 15 2 ½” 39.9 3" 140 59.9 60.2 59 72.0 0.6 1.6 2.0 2.5 90 99.0 86.8 75.S px2krex. 1RA PVC28 2.09
75. M75. 15 3” 41.5 3 ½" 140 64.2 64.2 66.7 78.4 0.6 1.6 2.5 3.0 100.0 110.0 88.3 75. px2krex. 1RA PVC30 2.54
90. M90 24 3 ½” 42.8 4" 140 75..3 75..6 76.2 90.3 0.8 1.6 3.15 4.0 115.0 126.5 102.1 90. px2krex. 1RA PVC32 3.71
100 M100 24 3 ½” 42.8 4" 200 85.6 85.9 86.1 101.4 0.8 1.6 3.15 4.0 127.0 139.7 114 100 px2krex. 1RA LSF.33 4.81
Если не указано иное, размеры приведены в миллиметрах
