A2FFC公司|Ex eb, Ex db, Ex nR, Ex ta | Кабельный ввод для взрывоопасных средДля всех типов небронированных кабелей и кабелей с оплеткой, помещенных в кабелепровод

Соответствующий международным стандартам взрывобезопасный кабельный ввод с гибким кабелепроводом

• Предназначен для гибких и жестких кабелепроводов
• Для жестких кабелепроводов требуется резьбовой адаптер, который можно заказать у поставщика кабелепровода
• Подходит для кабелепровода с резиновой оболочкой/покрытием
• Огнеупорное уплотнение смещения
• Разработан с целью предотвращения пластической деформации
•ОТ-60˚CДо+130˚C
• Международная маркировка: IECEx, ATEX и CSA

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса IK10–IEC 62262（20Дж），和
Сертификат взрывозащиты ATEX CML 18ATEX1321X,CML 18ATEX4313X
Класс защиты II 2G II 1D Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da
II 3G Ex nR IIC Gc, I M2 Ex db I Mb, Ex eb I Mb
Стандарты соответствия 60079-0,1,7,15,31
IECEx规范 IECEx CML 18.0179X标准,IECEx SIM卡14.0006
Класс защиты Ex db IIC Gb、Ex eb IIC Gb、Ex nR IIC Gc、Ex ta IIIC Da、Ex db I Mb、Ex eb I Mb
Стандарты соответствия IEC 60079-0,1,7,15,31标准
Сертификат CSA 1211841
Класс защиты Ex d IIC, Ex e II, Ex nR II; Тип короба 4x
Стандарты соответствия 作为0、0.4、94、174 / csa - 60079 - 0、1、7、15
Сертификат ЕАС (ранее ГОСТ Р, К и Б) TC RU C-GB.AA87.B.00487
УкрСЕПРО CЦ 19.0371X
Сертификат КСС 14_GA4BO_0251X
Сертификат NEPSI GYJ18.1249X型
Сертификат CCOE / PESO (Индия) P444949页
地铁 TÜV 12.0878X
Соответствует требованиям RETIE 03866
Одобрения, полученные от морских ведомств LRS: 01/00172 (E3),防抱死制动系统：14-LD234401A-4-PDA
防护等级66
Материал кабельных вводов Латунь, химически никелированная латунь, нержавеющая сталь, алюминий
Материал уплотнителя Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля Небронированный, с оплеткой, помещен в гибкий кабелепровод
Технология уплотнения Уплотнение смещения CMP
Области уплотнения Внешняя оболочка

Примечание. *Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
**При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

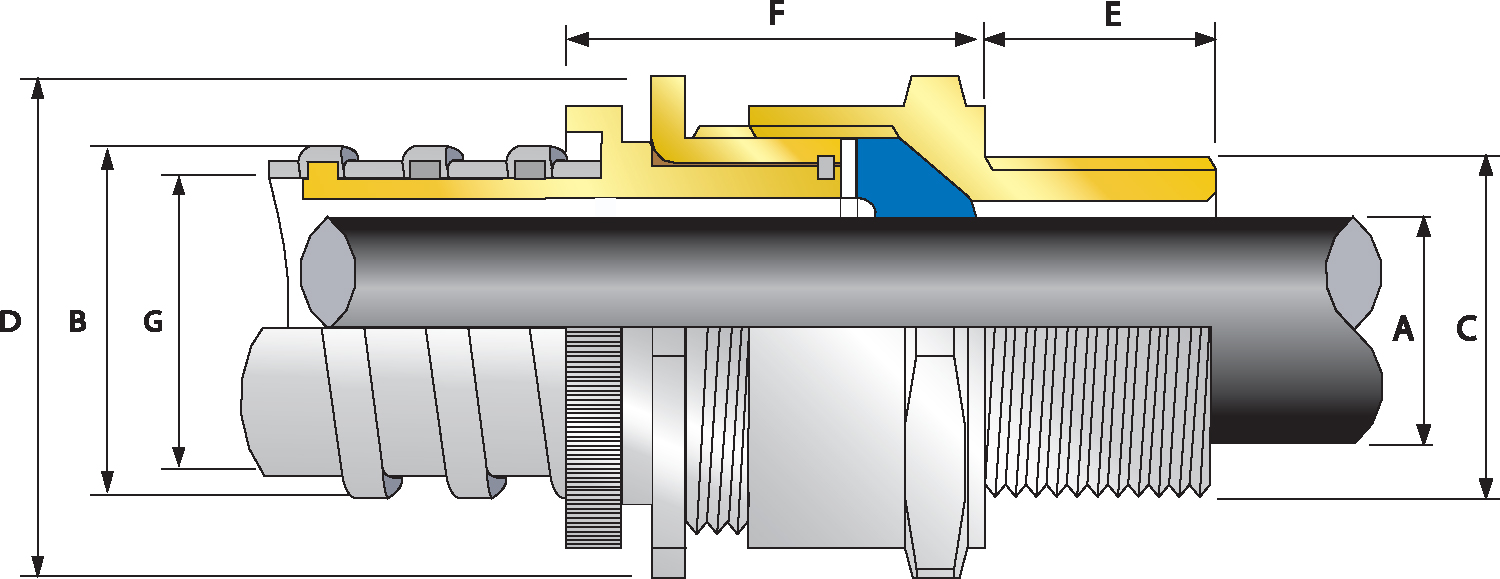

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

Размер кабельного ввода Тип резьбы "C" Длина резьбы (метрической) "E" (возможен выбор другой длины резьбы (метрическая система)) 甲 Относительный внутренний диаметр кабелепровода "G" Максимальный наружный диаметр кабелепровода "В" Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Максимальный габаритный диаметр Общий код заказа (*латунь, метрическая система) Вес кабельного ввода (унции)
Мин. Макс. Макс. Макс. Размер Тип Суффикс для заказа
20多岁16 M20 x 1.5 0.59 0.13 0.16 0.20 0.47 0.94 1.04 1.31 1.04 20多岁16 A2FFC公司 1RAC000 3.17
20多岁16 M20 x 1.5 0.59 0.13 0.20 0.27 0.51 0.94 1.04 1.31 1.04 20多岁16 A2FFC公司 1RAC001 3.17
20多岁16 M20 x 1.5 0.59 0.13 0.22 0.31 0.51 0.94 1.04 1.31 1.04 20多岁16 A2FFC公司 1RAC004 3.17
20多岁16 M20 x 1.5 0.59 0.13 0.31 0.36 0.59 0.94 1.04 1.31 1.04 20多岁16 A2FFC公司 1RAC009 2.82
20多岁16 M20 x 1.5 0.59 0.13 0.32 0.37 0.59 0.94 1.04 1.31 1.04 20多岁16 A2FFC公司 1RAC010 3.17
20多岁16 M20 x 1.5 0.59 0.13 0.32 0.40 0.63 0.94 1.04 1.31 1.04 20多岁16 A2FFC公司 1RAC020 3.17
20多岁16 M20 x 1.5 0.59 0.13 0.32 0.43 0.67 0.94 1.04 1.31 1.04 20多岁16 A2FFC公司 1RAC025 3.17
20多岁16 M20 x 1.5 0.59 0.13 0.32 0.46 0.69 0.94 1.04 1.31 1.04 20多岁16 A2FFC公司 1RAC030 3.17
20多岁 M20 x 1.5 0.59 0.24 0.45 0.51 0.79 0.94 1.04 1.30 1.04 20多岁 A2FFC公司 1RAC040 3.17
20多岁 M20 x 1.5 0.59 0.24 0.46 0.55 0.79 0.94 1.04 1.30 1.04 20多岁 A2FFC公司 1RAC045 3.17
20多岁 M20 x 1.5 0.59 0.24 0.46 0.58 0.85 0.94 1.04 1.30 1.04 20多岁 A2FFC公司 1RAC060 3.17
20 M20 x 1.5 0.59 0.26 0.52 0.61 0.85 1.06 1.17 1.39 1.17 20 A2FFC公司 1RAC050 3.53
20 M20 x 1.5 0.59 0.26 0.55 0.67 0.92 1.06 1.17 1.39 1.17 20 A2FFC公司 1RAC066 3.53
20 M20 x 1.5 0.59 0.26 0.55 0.71 0.94 1.06 1.17 1.39 1.17 20 A2FFC公司 1RAC070 3.53
20 M20 x 1.5 0.59 0.26 0.55 0.74 0.98 1.06 1.17 1.39 1.17 20 A2FFC公司 1RAC075 3.53
20 M20 x 1.5 0.59 0.26 0.55 0.79 1.04 1.06 1.17 1.39 1.17 20 A2FFC公司 1RAC080 4.23
20 M20 x 1.5 0.59 0.26 0.55 0.81 1.10 1.06 1.17 1.39 1.22 20 A2FFC公司 1RAC085 3.88
25 M25 x 1.5 0.59 0.44 0.60 0.69 0.98 1.42 1.56 1.70 1.56 25 A2FFC公司 1RAC100 5.64
25 M25 x 1.5 0.59 0.44 0.72 0.81 1.06 1.42 1.56 1.70 1.56 25 A2FFC公司 1RAC105 5.64
25 M25 x 1.5 0.59 0.44 0.75 0.88 1.12 1.42 1.56 1.70 1.56 25 A2FFC公司 1RAC110 6.00
25 M25 x 1.5 0.59 0.44 0.79 0.93 1.26 1.42 1.56 1.70 1.56 25 A2FFC公司 1RAC115 6.35
25 M25 x 1.5 0.59 0.44 0.79 0.99 1.22 1.42 1.56 1.70 1.56 25 A2FFC公司 1RAC120 6.00
25 M25 X 1.5 0.59 0.44 0.79 1.04 1.38 1.42 1.56 1.70 1.56 25 A2FFC公司 1RAC180型 6.35
32 M32 x 1.5 0.59 0.67 1.02 1.11 1.41 1.61 1.78 1.70 1.78 32 A2FFC公司 1RAC250 7.41
32 M32 x 1.5 0.59 0.67 1.04 1.20 1.50 1.61 1.78 1.70 1.78 32 A2FFC公司 1RAC280 7.41
32 M32 x 1.5 0.59 0.67 1.04 1.36 1.77 1.61 1.78 1.72 1.89 32 A2FFC公司 1RAC290 8.82
40 M40 x 1.5 0.59 0.93 1.27 1.43 1.77 1.97 2.17 1.78 2.17 40 A2FFC公司 1RAC300 9.88
40 M40 x 1.5 0.59 0.93 1.27 1.57 1.93 1.97 2.17 1.78 2.17 40 A2FFC公司 1RAC380 10.58
50S M50 x 1.5毫米 0.59 1.22 1.50 1.83 2.31 2.17 2.38 1.72 2.51 50S A2FFC公司 1RAC450 16.93
50S M50 x 1.5毫米 0.59 1.22 1.50 2.02 2.40 2.17 2.38 1.72 2.56 50S A2FFC公司 1RAC500 17.28
50 M50 x 1.5毫米 0.59 1.40 1.73 2.02 2.40 2.36 2.6 1.89 2.60 50 A2FFC公司 1RAC550 17.28
Если не указано иное, размеры приведены в дюймах
Размер кабельного ввода Тип резьбы "C" Длина резьбы (метрической) "E" (возможен выбор другой длины резьбы (метрическая система)) 甲 Относительный внутренний диаметр кабелепровода "G" Максимальный наружный диаметр кабелепровода "В" Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Максимальный габаритный диаметр Общий код заказа (*латунь, метрическая система) Вес кабельного ввода (кг)
Мин. Макс. Макс. Макс. Размер Тип Суффикс для заказа
20多岁16 M20 x 1.5 15.0 3.2 4.1 5.1 12.0 24.0 26.4 33.2 26.4 20多岁16 A2FFC公司 1RAC000 0.09
20多岁16 M20 x 1.5 15.0 3.2 5.2 6.8 13.0 24.0 26.4 33.2 26.4 20多岁16 A2FFC公司 1RAC001 0.09
20多岁16 M20 x 1.5 15.0 3.2 5.5 7.8 13.0 24.0 26.4 33.2 26.4 20多岁16 A2FFC公司 1RAC004 0.09
20多岁16 M20 x 1.5 15.0 3.2 8.0 9.1 15.0 24.0 26.4 33.2 26.4 20多岁16 A2FFC公司 1RAC009 0.08
20多岁16 M20 x 1.5 15.0 3.2 8.1 9.5 15.0 24.0 26.4 33.2 26.4 20多岁16 A2FFC公司 1RAC010 0.09
20多岁16 M20 x 1.5 15.0 3.2 8.1 10.2 16.0 24.0 26.4 33.2 26.4 20多岁16 A2FFC公司 1RAC020 0.09
20多岁16 M20 x 1.5 15.0 3.2 8.1 10.9 17 24.0 26.4 33.2 26.4 20多岁16 A2FFC公司 1RAC025 0.09
20多岁16 M20 x 1.5 15.0 3.2 8.1 11.7 17.4 24.0 26.4 33.2 26.4 20多岁16 A2FFC公司 1RAC030 0.09
20多岁 M20 x 1.5 15.0 6.1 11.4 13 20.0 24.0 26.4 33.1 26.4 20多岁 A2FFC公司 1RAC040 0.09
20多岁 M20 x 1.5 15.0 6.1 11.7 13.9 20.0 24.0 26.4 33.1 26.4 20多岁 A2FFC公司 1RAC045 0.09
20多岁 M20 x 1.5 15.0 6.1 11.7 14.7 21.5 24.0 26.4 33.1 26.4 20多岁 A2FFC公司 1RAC060 0.09
20 M20 x 1.5 15.0 6.5 13.1 15.6 21.6 27.0 29.7 35.4 29.7 20 A2FFC公司 1RAC050 0.10
20 M20 x 1.5 15.0 6.5 14.0 16.9 23.4 27.0 29.7 35.4 29.7 20 A2FFC公司 1RAC066 0.10
20 M20 x 1.5 15.0 6.5 14.0 18 24.0 27.0 29.7 35.4 29.7 20 A2FFC公司 1RAC070 0.10
20 M20 x 1.5 15.0 6.5 14.0 18.7 25.0 27.0 29.7 35.4 29.7 20 A2FFC公司 1RAC075 0.10
20 M20 x 1.5 15.0 6.5 14.0 20.0 26.3 27.0 29.7 35.4 29.7 20 A2FFC公司 1RAC080 0.12
20 M20 x 1.5 15.0 6.5 14.0 20.5 28.0 27.0 29.7 35.4 31.0 20 A2FFC公司 1RAC085 0.11
25 M25 x 1.5 15.0 11.1 15.3 17.6 25.0 36.0 39.6 43.1 39.6 25 A2FFC公司 1RAC100 0.16
25 M25 x 1.5 15.0 11.1 18.4 20.7 27.0 36.0 39.6 43.1 39.6 25 A2FFC公司 1RAC105 0.16
25 M25 x 1.5 15.0 11.1 19 22.3 28.5 36.0 39.6 43.1 39.6 25 A2FFC公司 1RAC110 0.17
25 M25 x 1.5 15.0 11.1 20.0 23.7 32 36.0 39.6 43.1 39.6 25 A2FFC公司 1RAC115 0.18
25 M25 x 1.5 15.0 11.1 20.0 25.1 31.0 36.0 39.6 43.1 39.6 25 A2FFC公司 1RAC120 0.17
25 M25 X 1.5 15.0 11.1 20.0 26.5 35.0 36.0 39.6 43.1 39.6 25 A2FFC公司 1RAC180型 0.18
32 M32 x 1.5 15.0 17 26.0 28.1 35.8 41 45.1 43.1 45.1 32 A2FFC公司 1RAC250 0.21
32 M32 x 1.5 15.0 17 26.3 30.4 38.0 41 45.1 43.1 45.1 32 A2FFC公司 1RAC280 0.21
32 M32 x 1.5 15.0 17 26.3 34.6 45 41 45.1 43.6 48.0 32 A2FFC公司 1RAC290 0.25
40 M40 x 1.5 15.0 23.5 32.2 36.4 45 50 55 45.1 55.0 40 A2FFC公司 1RAC300 0.28
40 M40 x 1.5 15.0 23.5 32.2 40.0 49.0 50 55 45.1 55.0 40 A2FFC公司 1RAC380 0.30
50S M50 x 1.5毫米 15.0 31.0 38.2 46.5 58.7 55.0 60.5 43.8 63.7 50S A2FFC公司 1RAC450 0.48
50S M50 x 1.5毫米 15.0 31.0 38.2 51.2 61 55.0 60.5 43.8 65 50S A2FFC公司 1RAC500 0.49
50 M50 x 1.5毫米 15.0 35.6 44.0 51.2 61 60.0 66.0 48.0 66.0 50 A2FFC公司 1RAC550 0.49
Если не указано иное, размеры приведены в миллиметрах
