pxRcrex |EX EB，EX DB，EX TA |ЗашитныйкабельныйводдлявзрывоопасныхсредДля всех типов небронированных кабелей и кабелей с оплеткой, помещенных в кабелепровод

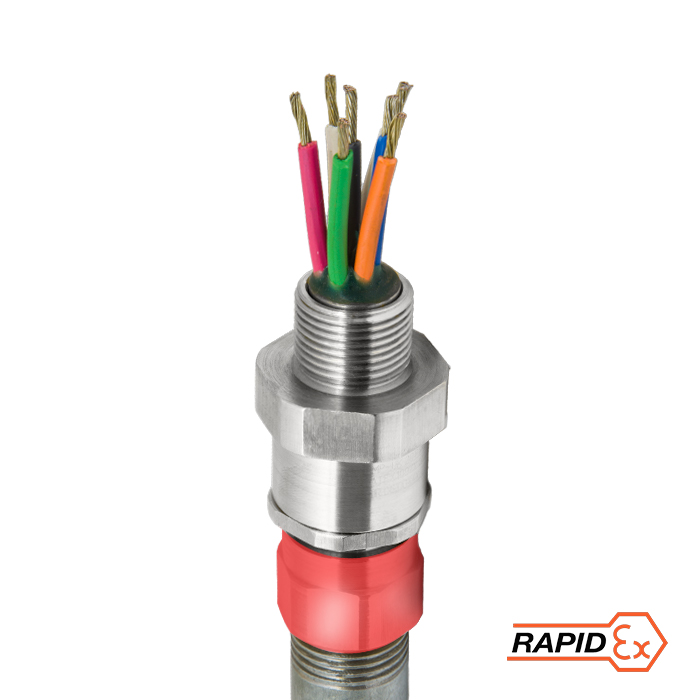

Соответствующий международным стандартам взрывобезопасный защитный кабельный ввод RapidEx

•идкаязаливнаясистемауплотненияjapidex
• Повышает надежность, снижает риск
• Снижает трудозатраты
• Снижает расходы
• Предназначен для жестких и гибких кабелепроводов
• Конструкция муфты, обеспечивающая простой монтаж
• Огнеупорное защитное уплотнение из полимера
• От -60 ˚C до +85 ˚C
• Класс I, Зона 1, 21 и Зона 2, 22
• Международная маркировка: IECEx и ATEX

Выданныепатенты：de 2287986，es 2287986，it 2287986，it 2287986，NL 2287986，NO 2287986，NO 2287986，AU 2010284848，AU 2010284614，AU 2014274614，GB 2771713，GB 2485114，我的153846，SG 178839，US 8872027，US 9484133，US 9484133,2090

техническиестандарты. BS 6121.:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс В
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX1325X,CML 18ATEX4317X
Класс защиты II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da, Ex nR IIC Gc
Стандартысоответствия. EN 60079-0,1,7,15,31
Сертификат IECEx IECEx CML 18.0182X,Iecex SIM 14.0008x.
Класс защиты ex db iic gb, Ex eb IIC Gb, Ex ta IIIC Da, Ex nR IIC Gc
Стандартысоответствия. IEC 60079-0,1,7,15,31
Сертификат NEPSI GYJ18.1252X
Утверждение INMETRO TÜV12.2073x.
СертификатКсс. 大小20 - 32
大小40 - 63s
大小63 - 100
Сертификат ЕАС (ранее ГОСТ Р, К и Б) TC RU C-GB.AA87.B.00487
УкрСЕПРО CU 19.0371X
Сертификат CCOE / PESO (Индия) P444949
Соответствует требованиям RETIE 03866.
Одобрения, полученные от морских ведомств LRS: 01/00172 (E3),DNV: TAE00000Y,ABS: 14-LD234401A-4-PDA
IP66.
Материал кабельных вводов Латунь, никелированная латунь, алюминий, нержавеющая сталь
Материал уплотнителя Защитный полимер RapidEx
Тип.кабеля безброни.
Области уплотнения Защитный полимер RapidEx

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесьчтобыознакомитьсястехническойиллюстрацией

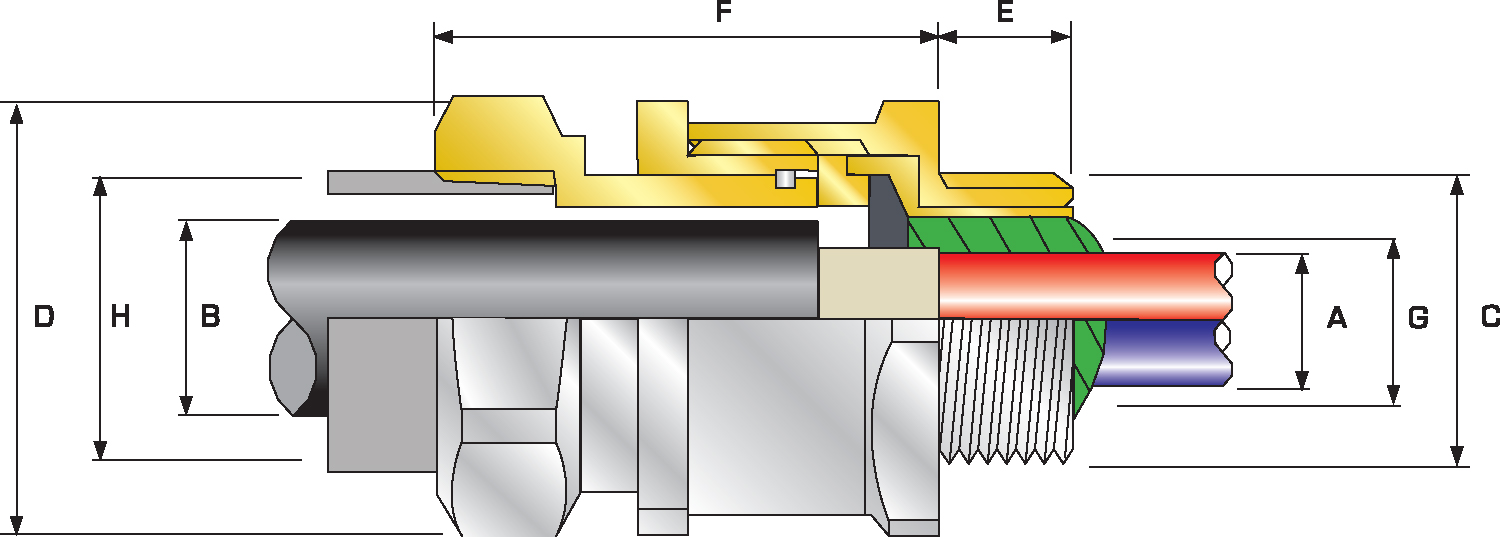

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Количество жил Стандартнаявнутренняясоединительнаярезьба“H” диаметрПроводников“а” Диаметр внутренней оболочки кабеля "G" Наружный диаметр кабеля "В" Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (унции)
Стандартно опция.
Метрическая Длина резьбы (метрической) "Е" NPT Длина резьбы (NPT) "Е" NPT Макс。 Макс。 Макс。 Макс。 Макс。 Макс。 размер. Тип. Суффикс для заказа
20. M20 0.59 ½” 0.78 ¾" 21. M20 0.50 0.51 0.55 1.18 1.30 1.81 20. PXRCREX 1R. PVC06 6.00
25. M25 0.59 ¾” 0.80 1“ 30. M25 0.69 0.70 0.78 1.61 1.78 2.11 25. PXRCREX 1R. PVC09 11.64
32. M32 0.59 1“ 0.98 1 ¼" 50. M32 0.93 0.94 1.03 1.61 1.78 2.04 32. PXRCREX 1R. PVC10 11.29
40 M40 0.59 1 ¼” 1.01 1 ½" 59. M40 1.18 1.19 1.27 1.97 2.17 1.91 40 PXRCREX 1R. PVC13 14.82
50.S M50 0.59 1 ½” 1.03 2“ 89 M50 1.44 1.45 1.53 2.17 2.38 2.33 50.S PXRCREX 1R. PVC15 20..11
50. M50 0.59 2“ 1.06 2½“ 115. M50 1.61 1.63 1.74 2.36 2.60 2.52 50. PXRCREX 1R. PVC18 21.52
63S M63 0.59 2“ 1.06 2½“ 115. M63 1.89 1.91 1.97 2.76 3.04 2.46 63S PXRCREX 1R. PVC21 33.16
63 M63 0.59 2½“ 1.57 3“ 115. M63 2.11 2.13 2.20 2.95 3.25 2.54 63 PXRCREX 1R. PVC23 31.39
75S M75 0.59 2½“ 1.57 3“ 140. M75 2.36 2.37 2.46 3.31 3.64 2.82 75S PXRCREX 1R. PVC27. 45.5
75 M75 0.59 3“ 1.63 3½“ 140. M75 2.53 2.53 2.68 3.35 3.68 2.80 75 PXRCREX 1R. PVC27. 40.92
90 M90 0.94 3½“ 1.69 4“ 140. M90 2.96 2.98 3.15 4.25 4.68 3.44 90 PXRCREX 1R. PVC31 92.77
Если не указано иное, размеры приведены в дюймах
РазмерКабельноговода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Количество жил Стандартнаявнутренняясоединительнаярезьба“H” диаметрПроводников“а” Диаметр внутренней оболочки кабеля "G" Наружный диаметр кабеля "В" Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (унции)
Стандартно опция.
Метрическая Длина резьбы (метрической) "Е" NPT Длина резьбы (NPT) "Е" NPT Макс。 Макс。 Макс。 Макс。 Макс。 Макс。 размер. Тип. Суффикс для заказа
20. M20 15.0 ½” 19.9 ¾" 21. M20 12.6 12.9 13.9 30..0 33.0 45.9 20. PXRCREX 1R. PVC06 0.17
25. M25 15.0 ¾” 20..2 1“ 30. M25 17.5 17.9 19.9 41.0 45.1 53.6 25. PXRCREX 1R. PVC09 0.33
32. M32 15.0 1“ 25..0 1 ¼" 50. M32 23.6 23.9 26.2 41.0 45.1 51.8 32. PXRCREX 1R. PVC10 0.32
40 M40 15.0 1 ¼” 25..6 1 ½" 59. M40 30..0 30..3 32..3 50.0 55.0 48.6 40 PXRCREX 1R. PVC13 0.42
50.S M50 15.0 1 ½” 26.1 2“ 89 M50 36.6 36.9 38.9 55.0 60.5 59..1 50.S PXRCREX 1R. PVC15 0.57
50. M50 15.0 2“ 26.9 2½“ 115. M50 41.0 41.3 44.2 60.0 66.0 64.0 50. PXRCREX 1R. PVC18 0.61
63S M63 15.0 2“ 26.9 2½“ 115. M63 47.9 48.4 50.0 70.1 77.1 62.6 63S PXRCREX 1R. PVC21 0.94
63 M63 15.0 2½“ 39.9 3“ 115. M63 53.7 54.0 56.0 75.0 82.5 64.6 63 PXRCREX 1R. PVC23 0.89
75S M75 15.0 2½“ 39.9 3“ 140. M75 59..9 60.2 62.4 84.0 92.4 71.7 75S PXRCREX 1R. PVC27. 1.29
75 M75 15.0 3“ 41.5 3½“ 140. M75 64.3 64.2 68.1 85.0 93.5 71.2 75 PXRCREX 1R. PVC27. 1.16
90 M90 24.0 3½“ 42.8 4“ 140. M90 75.3 75.6 80.1 108.0 118.8 87.3 90 PXRCREX 1R. PVC31 2.63
Еслинеуказаноиное，Размерыприведенывмиллиметрах
