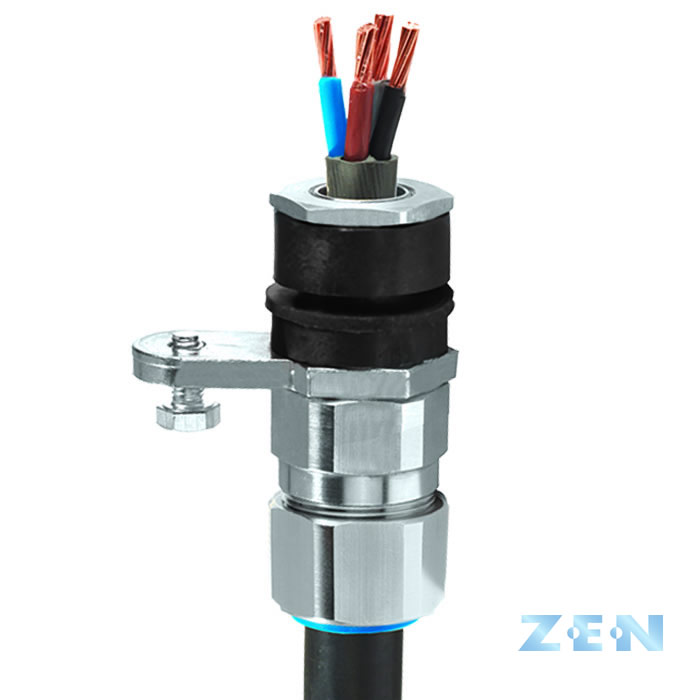

B324 |Изолированныйкабельный вводДля всех типов кабелей со стальной или алюминиевой проволочной броней

Изолированный промышленный кабельный ввод

• Высококачественные прочные материалы
•Прочнаяизолированнаяконструкциядлятяжелыхусловийэксплуатации
•ТехнологияКрепленияБрони«МеталлКМеталлу»
•СУСТойчивойизвитостью，Низкоимпедансноезаземление
• Защита от самопроизвольного разматывания
•длявнутреннейинаружнойустановки
• Позволяет разграничивать сети с заземленной нейтралью
• Предотвращает возникновение компенсационных токов
•Высокоемкостноевнешнеезеземление（B324）
• Испытания на короткое замыкание проведены сторонней организацией
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
• От -60 ˚C до +130 ˚C
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание.КольцазаземленияможноУстановитьтольконакабельныевводыZenТипаB348ИA348。

Величины тока симметричного короткого замыкания (кА), подающегося в течение 1 с на интегрированное литое кольцо заземления, которым оснащаются модели B324 и A324, указаны ниже:
•26кадлякабельныхводовДоРазмера40
•43кадлякабельныхводовРазмера50Sибольше

Информацию о размерах литого интегрированного кольца заземления, которым оснащаются модели B324 и A324, см. на странице с описанием продукции CMP CW CIEL.
длякабелейAWAДоступноАлюминиевоеисполнение。ПризаказезаменитеиндексBВНазванияхмоделейB324ИB348НаиндексA。

Тип B324
техническиестандарты. BS 6121.: Часть 1: 1989, GDCD 190, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
электрическиехарактеристики* Категория C (B324)
Сертификат ГОСТ Р POCC.GB.HA46.H00140
IP66.
Материал кабельных вводов Латунь, никелированная латунь, алюминий, нержавеющая сталь
Материал уплотнителя Термореактивный эластомер CMP
Тип кабеля С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA)
Технология крепления брони ТрехкомпонентныйзамокбронисуниверсальнымзажимнымКольцом无论如何
Технология уплотнения Уплотнение внешней оболочки LRS (уплотнение с технологией выдерживания большой нагрузки) от CMP
Области уплотнения Внешняя оболочка кабеля

Примечание. *Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесьчтобыознакомитьсястехническойиллюстрацией

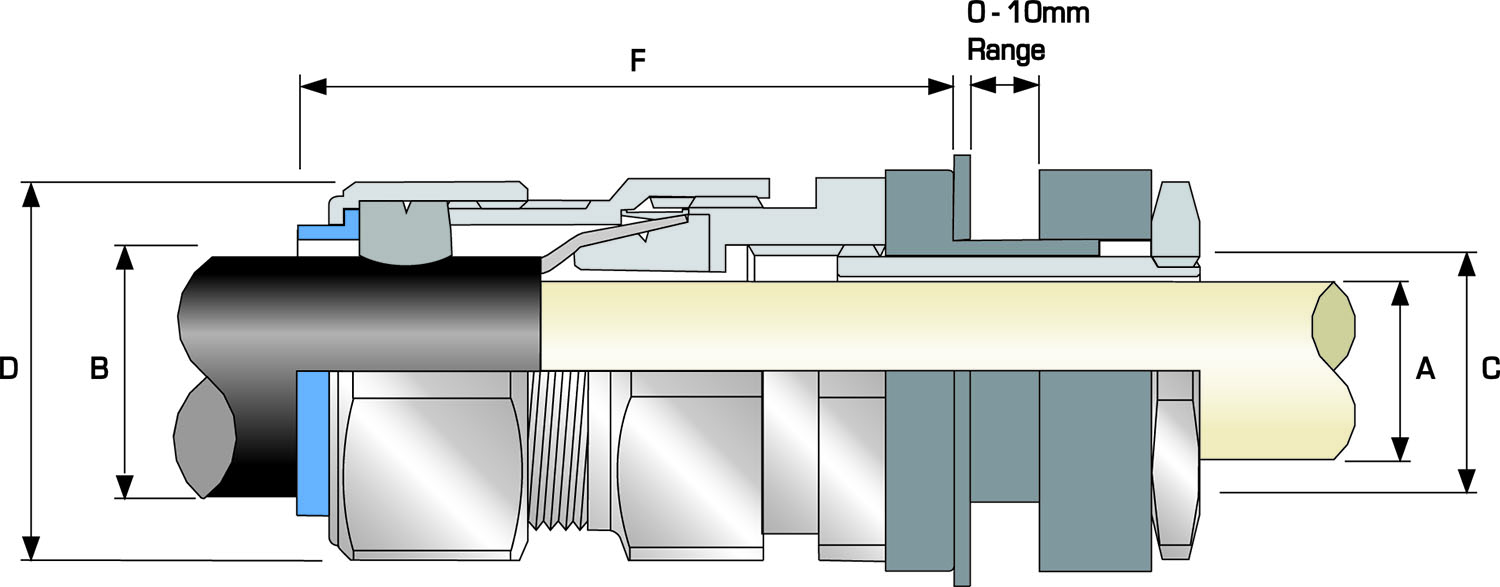

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Диаметр отверстия "C" Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Кодзаказа（Латунь，Метрическаясистема） Защитный кожух (B324) Вес кабельного ввода (унции)
Макс。 Мин。 Макс。 Мин。 Макс。 С кольцом CIEL (B324)
20s. 0.81 0.46 0.37 0.63 0.03 0.05 0.94 1.04 2.31 20SB3241RA PVC04 5.64
20. 0.81 0.55 0.49 0.82 0.03 0.05 1.20 1.32 2.36 20.B3241RA PVC06 7.76
25年代 1.01 0.78 0.55 0.87 0.05 0.06 1.48 1.63 2.72 25年代B3241RA PVC09 11.99
25. 1.01 0.78 0.72 1.03 0.05 0.06 1.48 1.63 2.72 25.B3241RA PVC09 11.99
32. 1.28 1.03 0.93 1.33 0.06 0.08 1.81 1.99 2.66 32.B3241RA PVC11 15.52
40 1.60 1.26 1.10 1.59 0.06 0.08 2.17 2.38 2.88 40B3241RA PVC15. 25..04
50.S 2.00 1.50 1.39 1.84 0.08 0.10 2.36 2.60 2.84 50sb3241ra PVC18. 28.92
50. 2.00 1.73 1.59 2.09 0.08 0.10 2.76 3.04 2.92 50B3241RA PVC21. 37.39
63S 2.51 1.96 1.8 2.34 0.08 0.10 2.95 3.25 3.39 63SB3241RA PVC23 53.26
63 2.51 2.20 2.15 2.59 0.08 0.10 3.15 3.46 3.39 63B3241RA PVC25. 53.97
75S 2.98 2.44 2.32 2.83 0.08 0.10 3.54 3.90 3.80 75SB3241RA PVC28 74.08
75 2.98 2.67 2.63 3.09 0.1 0.12 3.94 4.33 3.75 75B3241RA PVC30. 92.42
90 3.57 2.94 3.00 3.56 0.12 0.16 4.48 4.98 4.24 90B3241RA PVC32. 131.92
Если не указано иное, размеры приведены в дюймах
РазмерКабельноговода Диаметр отверстия "C" Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Кодзаказа（Латунь，Метрическаясистема） Защитный кожух (B324) Вес кабельного ввода (унции)
Макс。 Мин。 Макс。 Мин。 Макс。 С кольцом CIEL (B324)
20s. 20..6 11.6 9.5 15.9 0.8 1.25 24.0 26.4 58.6 20SB3241RA PVC04 0.16
20. 20..6 13.9 12.5 20..9 0.8 1.25 30.5 33.6 59.9 20.B3241RA PVC06 0.22
25年代 25..6 19.9 14.0 22.0 1.25 1.6 37.5 41.3 69.1 25年代B3241RA PVC09 0.34
25. 25..6 19.9 18.2 26.2 1.25 1.6 37.5 41.3 69.1 25.B3241RA PVC09 0.34
32. 32..6 26.2 23.7 33.9 1.6 2.0 46.0 50.6 67.6 32.B3241RA PVC11 0.44
40 40.6 32..1 27.9 40.4 1.6 2.0 55.0 60.5 73.1. 40B3241RA PVC15. 0.71
50.S 50.7 38.1 35.2 46.7 2.0 2.5 60.0 66.0 72.1. 50sb3241ra PVC18. 0.82
50. 50.7 44.0 40.4 53.0 2.0 2.5 70.1 77.1 74.2 50B3241RA PVC21. 1.06
63S 63.7 49.9 45.6 59.4 2.0 2.5 75.0 82.5 86.2 63SB3241RA PVC23 1.51
63 63.7 55.9 54.6 65.8 2.0 2.5 80.0 88.0 86.1 63B3241RA PVC25. 1.53
75S 75.7 61.9 59.0 72.0 2.0 2.5 90.0 99.0 96.5 75SB3241RA PVC28 2.10
75 75.7 67.9 66.7 78.4 2.5 3.0 100.0 110.0 95.3. 75B3241RA PVC30. 2.62
90 90.8 74.9 76.2 90.3 3.15 4.0 114.0 126.5 107.6 90B3241RA PVC32. 3.74
Еслинеуказаноиное，Размерыприведенывмиллиметрах
