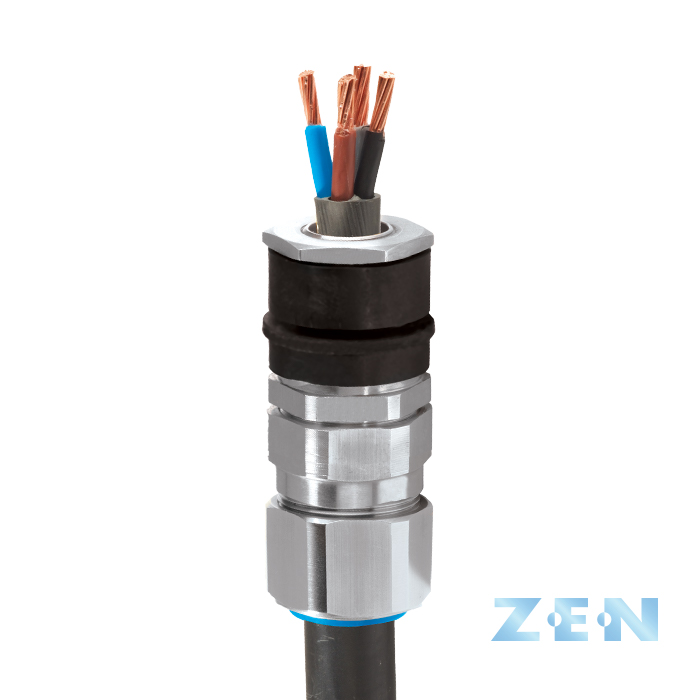

B368 |Изолированный кабельный вводдлявсехтиповКабелейсоплеткойиленточнойброней

Изолированный промышленный кабельный ввод

•ТехнологияКрепленияБрони«МеталлКМеталлу»
•СУСТойчивойизвитостью，Низкоимпедансноезаземление
• Защита от самопроизвольного разматывания
•длявнутреннейинаружнойустановки
• Позволяет разграничивать сети с заземленной нейтралью
• Предотвращает возникновение компенсационных токов
• Испытания на короткое замыкание проведены сторонней организацией
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
• От -60 ˚C до +130 ˚C
• Проведены испытания на соответствие требованиям электромагнитной совместимости

† Изборожденный конус (X) в большинстве случаев используется для проволочной оплетки (например, GSWB, TCWB), стальной ленточной брони (STA, DSTA) и алюминиевой ленточной брони (ASA). Эта технология также пригодна для однослойной проволочной брони (SWA), алюминиевой проволочной брони (AWA) и гибкой проволочной брони (PWA), если диапазон находится за пределами значений ступенчатого конуса (W).

Примечание.Размеры изборожденного конуса (X), представленные в таблице выбора кабельного ввода ниже, предназначены для бронированных кабелей с оплеткой с двойным витком. Изоляционная лента также может быть намотана в два слоя. Для кабелей, оснащенных однослойной броней, например, SWA, диапазон размера зажимаемого элемента должен соответствовать значению, указанному в таблице ниже.

Примечание.Кольца заземления можно установить только на кабельные вводы ZEN типа B368 и A368.

Величины тока симметричного короткого замыкания (кА), подающегося в течение 1 с на интегрированное литое кольцо заземления, которым оснащаются модели B367 и A367, указаны ниже:
•26кадлякабельныхводовДоРазмера40
•43кадлякабельныхводовРазмера50Sибольше

Информацию о размерах литого интегрированного кольца заземления, которым оснащаются

модели B367 и A367, см. на странице с описанием продукции CMP CW CIEL.

длякабелейAWAДоступноАлюминиевоеисполнение。ПризаказезаменитеиндексBВНазванияхмоделейB324ИB348НаиндексA。

Тип B368
техническиестандарты. 废话6121: Часть 1: 1989, GDCD 190, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
электрическиехарактеристики* КатегорияB（B368）
Сертификат ГОСТ Р POCC.GB.HA46.H00140
IP66.
Материал кабельных вводов Латунь, никелированная латунь, алюминий, нержавеющая сталь
Материал уплотнителя Термореактивный эластомер CMP
Тип кабеля Проволочная оплетка, гибкая проволочная броня (PWA), стальная ленточная броня (STA)
Технология крепления брони Трехкомпонентный замок брони с универсальным зажимным кольцом AnyWay
Технология уплотнения Уплотнение внешней оболочки LRS (уплотнение с технологией выдерживания большой нагрузки) от CMP
Области уплотнения Внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесьчтобыознакомитьсястехническойиллюстрацией

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Диаметр отверстия "C" Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Код заказа (латунь, метрическая система) Защитный кожух Вес кабельного ввода (унции)
Макс。 Мин。 Макс。 Мин。 Макс。 Без кольца CIEL (B368)
20s. 0.81 0.46 0.37 0.63 0.01 0.04 0.94 1.04 2.31 20SB3681RA PVC04 5.64
20. 0.81 0.55 0.49 0.82 0.02 0.04 1.2 1.32 2.36 20.B3681RA PVC06. 7.76
25岁的年代 1.01 0.78 0.55 0.87 0.02 0.05 1.48 1.63 2.72 25SB3681RA PVC09. 11.99
25. 1.01 0.78 0.72 1.03 0.02 0.05 1.48 1.63 2.72 25.B3681RA PVC09. 11.99
32. 1.28 1.03 0.93 1.33 0.02 0.05 1.81 1.99 2.66 32B3681RA PVC11. 15.52
40 1.60 1.26 1.10 1.59 0.02 0.06 2.17 2.38 2.88 40B3681RA PVC15. 25..04
50S 2.00 1.50 1.39 1.84 0.02 0.06 2.41 2.60 2.84 50sb3681ra. PVC18. 28.92
50 2.00 1.73 1.59 2.09 0.02 0.06 2.76 3.04 2.92 50B3681RA PVC21 37.39
63s. 2.51 1.96 1.8 2.34 0.02 0.06 2.95 3.25 3.39 63年sb3681ra PVC23 53.26
63 2.51 2.20 2.15 2.59 0.02 0.06 3.15 3.46 3.39 63B3681RA PVC25 53.97
75年代 2.98 2.44 2.32 2.83 0.02 0.06 3.54 3.90 3.80 75年代B3681RA PVC28 74.08
75 2.98 2.67 2.63 3.09 0.02 0.06 3.94 4.33 3.75 75B3681RA PVC30 92.42
90 3.57 2.94 3.00 3.56 0.03 0.06 4.48 4.95 4.24 90B3681RA PVC32 131.92
Если не указано иное, размеры приведены в дюймах
РазмерКабельноговода Диаметр отверстия "C" Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Код заказа (латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Макс。 Мин。 Макс。 Мин。 Макс。 Без кольца CIEL (B368)
20s. 20..6 11.6 9.5 15.9 0.3 1.0 24.0 26.4 58.6 20SB3681RA PVC04 0.16
20. 20..6 13.9 12.5 20..9 0.4 1.0 30.5 33.6 59.9 20.B3681RA PVC06. 0.22
25岁的年代 25..6 19.9 14. 22.0 0.4 1.2 37.5 41.3 69.1 25SB3681RA PVC09. 0.34
25. 25..6 19.9 18.2 26.2 0.4 1.2 37.5 41.3 69.1 25.B3681RA PVC09. 0.34
32. 32..6 26.2 23.7 33.9 0.4 1.2 46.0 50.6 67.6 32B3681RA PVC11. 0.44
40 40.6 32..1 27.9 40.4 0.4 1.6 55.0 60.5 73.1. 40B3681RA PVC15. 0.71
50S 50.7 38.1 35.2 46.7 0.4 1.6 61.2 66.0 72.1 50sb3681ra. PVC18. 0.82
50 50.7 44.0 40.4 53.0 0.6 1.6 70.1 77.1 74.2 50B3681RA PVC21 1.06
63s. 63.7 49.9 45.6 59.4 0.6 1.6 75.0 82.5 86.2 63年sb3681ra PVC23 1.51
63 63.7 55.9 54.6 65.8 0.6 1.6 80.0 88.0 86.1. 63B3681RA PVC25 1.53
75年代 75.7 61.9 59.0 72.0 0.6 1.6 90.0 99.0 96.5 75年代B3681RA PVC28 2.10
75 75.7 67.9 66.7 78.4 0.6 1.6 100.0 110.0 95.3. 75B3681RA PVC30 2.62
90 90.8 74.9 76.2 90.3 0.8 1.6 114.0 125.7 107.6 90B3681RA PVC32 3.74
Еслинеуказаноиное，Размерыприведенывмиллиметрах
