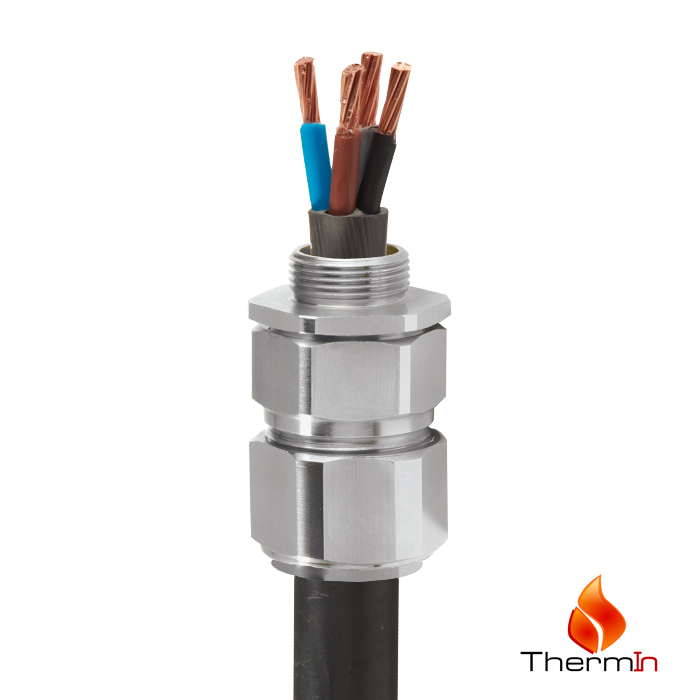

cwht |Промышленный кабельный ввод для высокотемпературных средДля всех типов кабелей со стальной и алюминиевой проволочной броней

ПромышленныйкабельныйводСОдинарнымуплотнением

• Уплотнения ThermIn предназначены для эксплуатации при температуре от -20 ˚C до 200 ˚C
• Высококачественные прочные материалы
•Прочнаяконструкциядлятяжелыхусловийэксплуатации
•ТехнологияКрепленияБрони«МеталлКМеталлу»
•длявнутреннейинаружнойустановки
•СУСТойчивойизвитостью,Низкоимпедансноезаземление
• Защита от самопроизвольного разматывания
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
• Защита от влаги
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание.ДоступноИсполнениеСВлагозашитой(CWDHT)

техническиестандарты. BS 6121.:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
электрическиехарактеристики* Категория В
Температурапринепрерывнойэксплуатации От -20 °C до +200 °C
Аксессуарывкомплекте(только 781E) IP66.
Материал кабельных вводов Латунь, химически никелированная латунь, нержавеющая сталь, алюминий
Материал уплотнителя Термореактивный эластомер CMP
Тип кабеля С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA)
Технология крепления брони 无论如何,Съемнаяконическаявтулкаиуниверсаиуниверсальноезажимноекольцо
Технология уплотнения Уплотнение внешней оболочки LRS (уплотнение с технологией выдерживания большой нагрузки) от CMP
Области уплотнения Внешняя оболочка кабеля
длязаказадоступныкомплектыкабельныхводов КомплектКабельныхводовДлявсехтиповКабелейSwa,Включает2латунныхкабельныхвода,2

Стальныеконтргайки,2Латунныхкольцазаземленияи2КожухаизпвхдодоРазмера32Включительно。

Каждый комплект включает по одному из описанных выше компонентов для размеров 40 мм и более.

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Certificates

Таблица выбора продукции

Нажмите здесьчтобыознакомитьсястехническойиллюстрацией

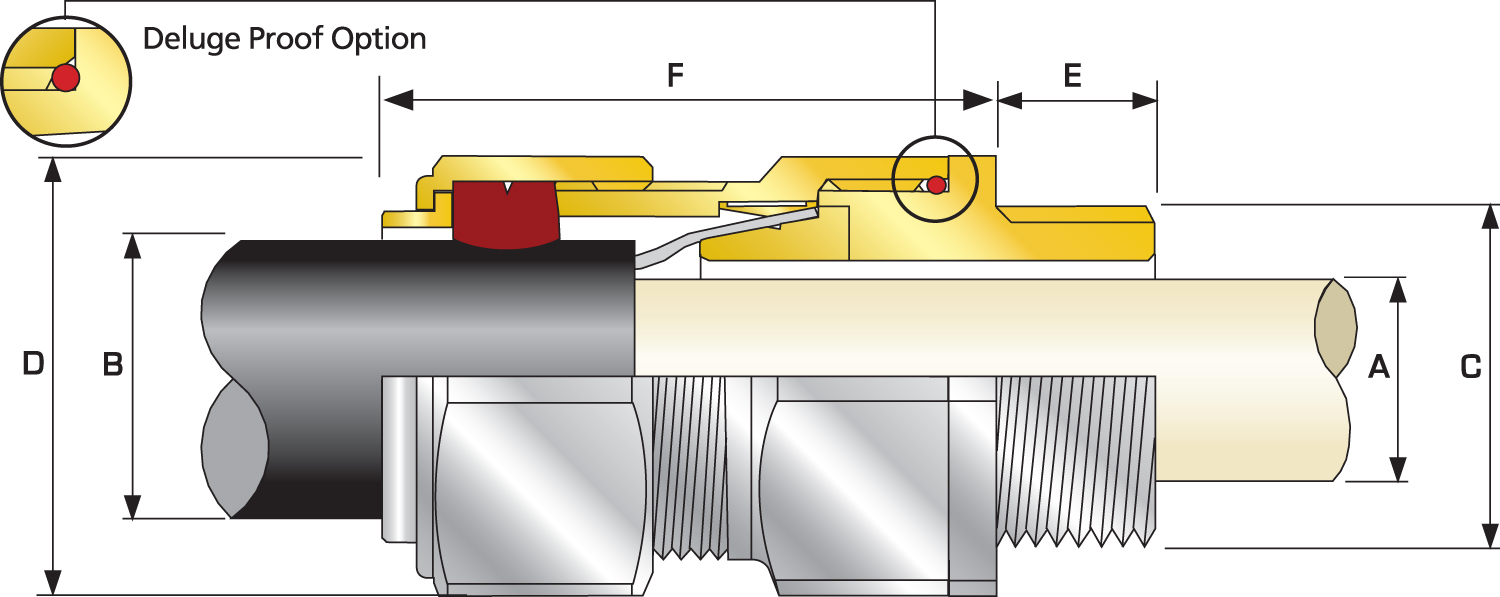

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Тип резьбы "C" Длина резьбы (метрической) "Е" Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (унции)
Макс。 Мин。 Макс。 Макс。 Макс。 Макс。 Макс。 Размер. Тип Суффикс для заказа
20s.16 M20 0.39 0.34 0.24 0.52 0.03 0.05 0.94 1.04 1.89 20s.16 CWHT 1R. PVC04 3.53
20s. M20 0.39 0.46 0.37 0.63 0.03 0.05 0.94 1.04 1.89 20s. CWHT 1R. PVC04 3.53
20. M20 0.39 0.55 0.49 0.82 0.03 0.05 1.20 1.32 1.89 20. CWHT 1R. PVC06 5.19
25年代 M25 0.39 0.79 0.55 0.87 0.05 0.06 1.48 1.63 2.20 25年代 CWHT 1R. PVC09 7.90
25. M25 0.39 0.79 0.72 1.03 0.05 0.06 1.48 1.63 2.20 25. CWHT 1R. PVC09 7.80
32. M32 0.39 1.04 0.93 1.33 0.06 0.08 1.81 1.99 2.13 32. CWHT 1R. PVC11 10.79
40 M40 0.59 1.27 1.10 1.59 0.06 0.08 2.17 2.38 2.28 40 CWHT 1R. PVC15 15.80
50.S M50 0.59 1.50 1.39 1.84 0.08 0.10 2.36 2.60 2.40 50.S CWHT 1R. PVC18 20..00
50. M50 0.59 1.74 1.59 2.09 0.08 0.10 2.76 3.04 2.36 50. CWHT 1R. PVC21 26.49
63S M63 0.59 1.97 1.80 2.34 0.08 0.10 2.95 3.25 2.91 63S CWHT 1R. PVC23 36.54
63 M63 0.59 2.20 2.15 2.59 0.08 0.10 3.15 3.46 2.80 63 CWHT 1R. PVC25. 35.84
75S M75 0.59 2.44 2.32 2.83 0.08 0.10 3.54 3.90 3.39 75S CWHT 1R. PVC28 63.03
75 M75 0.59 2.68 2.63 3.09 0.10 0.12 3.94 4.33 3.23 75 CWHT 1R. PVC30. 73.76
90 M90 0.94 3.15 3.00 3.56 0.12 0.16 4.50 4.95 3.74 90 CWHT 1R. PVC32 107.37
100. M100 0.94 3.58 3.39 3.99 0.12 0.16 4.84 5.33 3.74 100. CWHT 1R. LSF33. 110.48
115. M115. 0.94 3.86 4.00 4.34 0.12 0.16 5.25 5.78 4.23 115. CWHT 1R. LSF34. 157.89
130. M130 0.94 4.53 4.34 4.85 0.12 0.16 6.00 6.60 4.33 130. CWHT 1R. LSF35. 20.3.21
Если не указано иное, размеры приведены в дюймах
РазмерКабельноговода Тип резьбы "C" Длина резьбы (метрической) "Е" Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" ДиапазонБронирования. Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (унции)
Макс。 Мин。 Макс。 Макс。 Макс。 Макс。 Макс。 Размер. Тип Суффикс для заказа
20s.16 M20 10.0 8.7 6.1 13.1 0.8 1.25 24.0 26.4 48.0 20s.16 CWHT 1R. PVC04 0.10
20s. M20 10.0 11.7 9.5 15.9 0.8 1.25 24.0 26.4 48.0 20s. CWHT 1R. PVC04 0.10
20. M20 10.0 14.0 12.5 20..9 0.8 1.25 30.5 33.6 48.0 20. CWHT 1R. PVC06 0.15
25年代 M25 10.0 20..0 14.0 22.0 1.25 1.6 37.5 41.3 56.0 25年代 CWHT 1R. PVC09 0.22
25. M25 10.0 20..0 18.2 26.2 1.25 1.6 37.5 41.3 56.0 25. CWHT 1R. PVC09 0.22
32. M32 10.0 26.3 23.7 33.9 1.6 2.0 46.0 50.6 54.0 32. CWHT 1R. PVC11 0.31
40 M40 15.0 32..2 27.9 40.4 1.6 2.0 55.0 60.5 58.0 40 CWHT 1R. PVC15 0.45
50.S M50 15.0 38.2 35.2 46.7 2.0 2.5 60.0 66.0 61.0 50.S CWHT 1R. PVC18 0.57
50. M50 15.0 44.1 40.4 53.0 2.0 2.5 70.1 77.1 60.0 50. CWHT 1R. PVC21 0.75
63S M63 15.0 50.0 45.6 59.4 2.0 2.5 75.0 82.5 74.0 63S CWHT 1R. PVC23 1.04
63 M63 15.0 56.0 54.6 65.8 2.0 2.5 80.0 88.0 71.0 63 CWHT 1R. PVC25. 1.02
75S M75 15.0 62.0 59.0 72.0 2.0 2.5 90.0 99.0 86.0 75S CWHT 1R. PVC28 1.79
75 M75 15.0 68.0 66.7 78.4 2.5 3.0 100.0 110.0 82.0 75 CWHT 1R. PVC30. 2.09
90 M90 24.0 80.0 76.2 90.3 3.15 4.0 114.3 125.7 95.0 90 CWHT 1R. PVC32 3.04
100. M100 24.0 91.0 86.1 101.4 3.15 4.0 123. 135.3. 95.0 100. CWHT 1R. LSF33. 3.13
115. M115. 24.0 98.0 101.5 110.2 3.15 4.0 133.4 146.7 107.5 115. CWHT 1R. LSF34. 4.48
130. M130 24.0 115..0 110.2 123.2. 3.15 4.0 152.4 167.6 110.0 130. CWHT 1R. LSF35. 5.76
Еслинеуказаноиное,Размерыприведенывмиллиметрах
