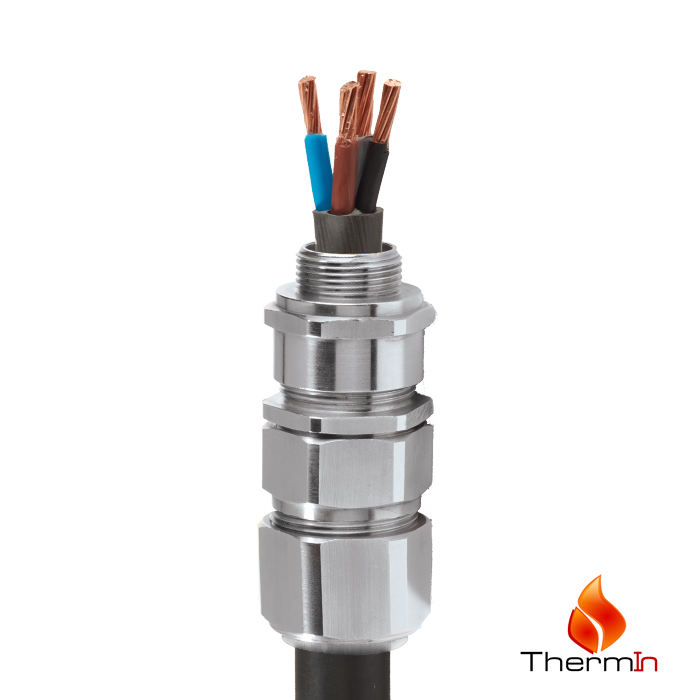

E1UHT |ПромышленныйкабельныйводдлявысокотемпературныхсредДля всех типов бронированных кабелей

Промышленный кабельный ввод с двойным уплотнением для высокотемпературных сред

• Уплотнения ThermIn предназначены для эксплуатации при температуре от -20 ˚C до 200 ˚C
• Технология крепления брони «металл к металлу»
•длявнутреннейинаружнойустановки
•СУСТойчивойизвитостью，Низкоимпедансноезаземление
• Защита от самопроизвольного разматывания
• Внутреннее уплотнение смещения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
• Защита от влаги
• Проведены испытания на соответствие требованиям электромагнитной совместимости

техническиестандарты. BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10-IEC 62262（20Дж），ТолькоЛатуньинержавешаясталь
Электрические характеристики* КатегорияB（КатегорияAприиспользованииКабелейсоплеткой，ИзоляционнойЛентойИлиКабелейСгибкойПроволочнойброней）
Температурапринепрерывнойэксплуатации От-20°C +200°C
Аксессуары в комплекте (только 781E) Стандартно.— IP66 (IP67 и IP68 — по заказу)
Материал кабельных вводов Латунь, химически никелированная латунь, алюминий
Материал уплотнителя Термореактивный эластомер CMP
Тип кабеля С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA), с гибкой проволочной броней (PWA), со стальной ленточной броней (STA), с проволочной оплеткой, с алюминиевой ленточной броней (ASA), с экранированной гибкой (EMC) проволочной оплеткой (например, CY / SY), бронированный кабель и кабель с защитной оболочкой
Технология крепления брони Двухсторонняя коническая втулка и универсальное зажимное кольцо AnyWay
Технологияуплотнения. Внутреннее уплотнение смещения CMP и уникальная система уплотнения внешней оболочки CMP LRS TM (наружное уплотнение с технологией выдерживания больших нагрузок)
Области уплотнения Внутренняя подушка и внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 6244
**При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.
***Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмите здесьчтобыознакомитьсястехническойиллюстрацией

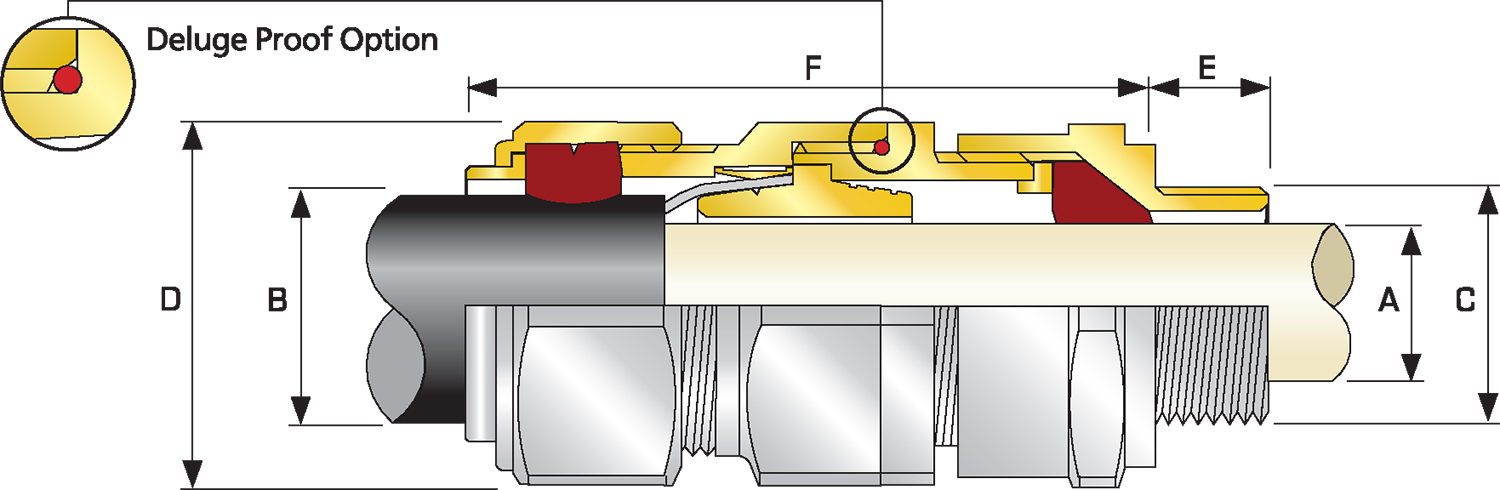

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Доступныетипырезьбc（ВозможенВыборДругойдлинырезьбы（Метрическаясистема）） Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" Диапазон бронирования Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вескабельноговода（унции）
Стандартно. опция. изборожденныйконус（x） Ступенчатый конус (W)
公制 ДлинаРезьбы（Метрической）“е” NPT ДлинаРезьбы（NPT）“е” NPT Мин。 Макс. Мин。 Макс. Мин。 Макс. Мин。 Макс. Макс. Макс. Размер Тип Суффиксдлязаказа
20s.16 M20 0.39 ½” 0..78 ¾" 0.12 0.34 0..24 0..52 0..01 0..04 0..03 0..05 0..94 1.04 2.85 20s.16 E1UHT 1R. PVC04 5.75
20s. M20 0.39 ½” 0..78 ¾" 0..24 0.46 0.37 0.63 0..01 0..04 0..03 0..05 0..94 1.04 2.76 20s. E1UHT 1R. PVC04 5.29
20. M20 0.39 ½” 0..78 ¾" 0..26 0..55 0.49 0.82 0..02 0..04 0..03 0..05 1.20 1.32 2.87 20. E1UHT 1R. PVC06 7.05
25年代 M25 0.39 ¾” 0.80 1" 0.44 0..78 0..55 0.87 0..02 0..05 0..05 0..06 1.48 1.63 3.50 25年代 E1UHT 1R. PVC09 11.64
25 M25 0.39 ¾” 0.80 1" 0.44 0..78 0..72 1.03 0..02 0..05 0..05 0..06 1.48 1.63 3.50 25 E1UHT 1R. PVC09 11.64
32 M32 0.39 1” 0..98 1¼" 0.67 1.03 0..93 1.33 0..02 0..05 0..06 0..08 1.81 1.99 3.39 32 E1UHT 1R. PVC11 15.17
40 M40 0..59 1¼” 1.01 1½" 0.87 1.26 1.10 1.59 0..02 0..06 0..06 0..08 2.17 2.38 3.54 40 E1UHT 1R. PVC15 21.87
50S M50 0..59 1½” 1.03 2" 1.16 1.50 1.39 1.84 0..02 0..06 0..08 0.10. 2.36 2.60 3.58 50S E1UHT 1R. PVC18 26.46
50 M50 0..59 2” 1.06 2½“ 1.40 1.73 1.59 2.09 0..02 0..06 0..08 0.10. 2.76 3.04 3.74 50 E1UHT 1R. PVC21 33.51
63s. M63 0..59 2” 1.06 2½“ 1.58 1.96 1.80 2.34 0..02 0..06 0..08 0.10. 2.95 3.25 4.02 63s. E1UHT 1R. PVC23 47.27
63 M63 0..59 2½“ 1.57 3" 1.86 2.20 2.15 2.59 0..02 0..06 0..08 0.10. 3.15 3.46 4.09 63 E1UHT 1R. PVC25 47.27
75S M75 0..59 2½“ 1.57 3" 2.08 2.44 2.32 2.83 0..02 0..06 0..08 0.10. 3.54 3.90 4.53 75S E1UHT 1R. PVC28 74.43
75 M75 0..59 3” 1.63 3 ½" 2.33 2.67 2.63 3.09 0..02 0..06 0.1 0.12 3.94 4.33 4.61 75 E1UHT 1R. PVC30 85.36
90 M90. 0..94 3 ½” 1.69 4" 2.62 3.09 3.00 3.56 0..03 0..06 0.12 0.16 4.50 4.94 5.79 90 E1UHT 1R. PVC32 148.5
10.0. M100 0..94 3 ½” 1.69 4" 2.99 3.58 3.39 3.99 0..03 0..06 0.12 0.16 4.84 5.33 5.51 10.0. E1UHT 1R. LSF33 156.97
115 M115 0..94 4" 1.73 5" 3.39 3.85 4.00. 4.34 0..03 0..06 0.12 0.16 5.25 5.78 6.38 115 E1UHT 1R. LSF34 218.35
130 M130 0..94 5" 1.84 - 3.82 4.52 4.34 4.85 0..03 0..06 0.12 0.16 6.00 6.32 6.85 130 E1UHT 1R. LSF35 294.19
ЕСЛИ НЕ УКАЗАНО ИНОЕ, РАЗМЕРЫ ПРИВЕДЕНЫ В ДЮЙМАХ
РазмерКабельноговода Доступныетипырезьбc（ВозможенВыборДругойдлинырезьбы（Метрическаясистема）） Диаметрвнутреннейоболочкикабеля“a” Наружный диаметр кабеля "В" Диапазон бронирования Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Стандартно. опция. изборожденныйконус（x） Ступенчатый конус (W)
公制 ДлинаРезьбы（Метрической）“е” NPT ДлинаРезьбы（NPT）“е” NPT Мин。 Макс. Мин。 Макс. Мин。 Макс. Мин。 Макс. Макс. Макс. Размер Тип Суффиксдлязаказа
20s.16 M20 10.0 ½” 19.9 ¾" 3.1 8.6 6.1 13.1 0.3 1.0 0.8 1.25 24.0 26.4 72.5 20s.16 E1UHT 1R. PVC04 0.16
20s. M20 10.0 ½” 19.9 ¾" 6.1 11.6 9.5 15.9 0.3 1.0 0.8 1.25 24.0 26.4 70.0 20s. E1UHT 1R. PVC04 0.15
20. M20 10.0 ½” 19.9 ¾" 6.5 13.9 12.5 20..9 0.4 1.0 0.8 1.25 30.5 33.6 73.0 20. E1UHT 1R. PVC06 0..20
25年代 M25 10.0 ¾” 20..2 1" 11.1 19.9 14.0 22.0 0.4 1.2 1.25 1.6 37.5 41.3. 89.0 25年代 E1UHT 1R. PVC09 0.33
25 M25 10.0 ¾” 20..2 1" 11.1 19.9 18.2 26.2 0.4 1.2 1.25 1.6 37.5 41.3. 89.0 25 E1UHT 1R. PVC09 0.33
32 M32 10.0 1” 25.0 1¼" 17.0 26.2 23.7 33.9 0.4 1.2 1.6 2.0 46.0 50.6 86.0 32 E1UHT 1R. PVC11 0.43
40 M40 15.0 1¼” 25.6 1½" 22.0 32.1 27.9 40.4 0.4 1.6 1.6 2.0 55.0 60.5 90.0 40 E1UHT 1R. PVC15 0.62
50S M50 15.0 1½” 26.1 2" 29.5 38.1 35.2 46.7 0.4 1.6 2.0 2.5 60.0 66.0 91.0 50S E1UHT 1R. PVC18 0..75
50 M50 15.0 2” 26.9 2½“ 35.6 44.0 40.4 53.0 0.6 1.6 2.0 2.5 70.1 77.1 95.0 50 E1UHT 1R. PVC21 0..95
63s. M63 15.0 2” 26.9 2½“ 40.1 49.9 45.6 59.4 0.6 1.6 2.0 2.5 75.0 82.5 102.0 63s. E1UHT 1R. PVC23 1.34
63 M63 15.0 2½“ 39.9 3" 47.2 55.9 54.6 65.8 0.6 1.6 2.0 2.5 80.0 88.0 104.0 63 E1UHT 1R. PVC25 1.34
75S M75 15.0 2½“ 39.9 3" 52.8 61.9 59.0 72.0 0.6 1.6 2.0 2.5 90.0 99.0 115.0 75S E1UHT 1R. PVC28 2.11
75 M75 15.0 3” 41.5 3 ½" 59.1 67.9 66.7 78.4 0.6 1.6 2.5 3.0 100.0 110.0 117.0 75 E1UHT 1R. PVC30 2.42
90 M90. 24.0 3 ½” 42.8 4" 66.6 78.6 76.2. 90.3 0.8 1.6 3.15 4.0 114.3 125.4 147.0 90 E1UHT 1R. PVC32 4.21
10.0. M100 24.0 3 ½” 42.8 4" 76.0 90.9 86.1 10.1.4 0.8 1.6 3.15 4.0 123.0 135.3. 140.0 10.0. E1UHT 1R. LSF33 4.45
115 M115 24.0 4" 44.0 5" 86.0 97.9 10.1.5 110..2 0.8 1.6 3.15 4.0 133.4 146.7 162.0 115 E1UHT 1R. LSF34 6.19
130 M130 24.0 5" 46.8 - 97.0 114.9 110..2 123.2 0.8 1.6 3.15 4.0 152.4 160.6 174.0 130 E1UHT 1R. LSF35 8.34
ЕСЛИ НЕ УКАЗАНО ИНОЕ, РАЗМЕРЫ ПРИВЕДЕНЫ В МИЛЛИМЕТРАХ
