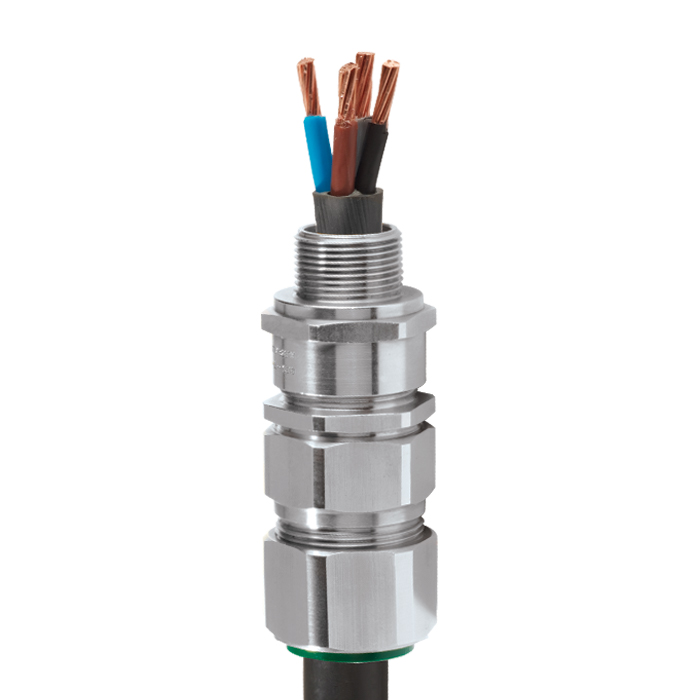

E1fw / m |EX EB，EX DB |КабельныйводдлявзрывоопасныхсредДля всех типов кабелей со стальной и алюминиевой проволочной броней

Соответствующий международным стандартам взрывобезопасный кабельный ввод для горнодобывающей отрасли

• Высококачественные прочные материалы
• Широкий ассортимент уплотнений для кабельного ввода любого размера
• Полностью последовательная трехэтапная процедура монтажа
•Упрощаетмонтаж
•ТехнологияКрепленияБрони«МеталлКМеталлу»
•длявнутреннейинаружнойустановки
• Огнеупорное внутреннее уплотнение смещения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
•УникальнаялинейкаostgПозволяетизбежатьперетяжки
• От -60 ˚C до +130 ˚C
• Разрешено использование в Зоне 1
• Международная маркировка: IECEx и ATEX
• Проведены испытания на соответствие требованиям электромагнитной совместимости

техническиестандарты. BS 6121.:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
электрическиехарактеристики* Категория В
Сертификат взрывозащиты ATEX CML 18ATEX1324X
Класс защиты IM2 EX DB I MB，EX EB I MB
Стандартысоответствия. EN60079-0,1,7
Сертификат IECEx IECEx CML 18.0181X,Iecex SIM 14.0007x.
Класс защиты ex db i mb, Ex eb I Mb
Стандартысоответствия. IEC 60079-0,1,7
IP66 – стандарт (IP67, IP68*** – доступны по запросу)**
Материал кабельных вводов Латунь, химически никелированная латунь
Материал уплотнителя БезгалогенныйтермореактивныйэластомерсCMP独奏ерии LSF (малодымящий)
Тип кабеля С однослойной проволочной броней (SWA), с алюминиевой проволочной броней (AWA)
Технология крепления брони 无论如何，Съемнаяконическаявтулкаиуниверсаиуниверсальноезажимноекольцо
Технология уплотнения Внутреннее уплотнение смещения CMP и уникальная система внешнего уплотнения CMP LRS™ (уплотнение, выдерживающее большие нагрузки)
Области уплотнения Внутренняяподушкаивнешняяоболочкакабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмите здесьчтобыознакомитьсястехническойиллюстрацией

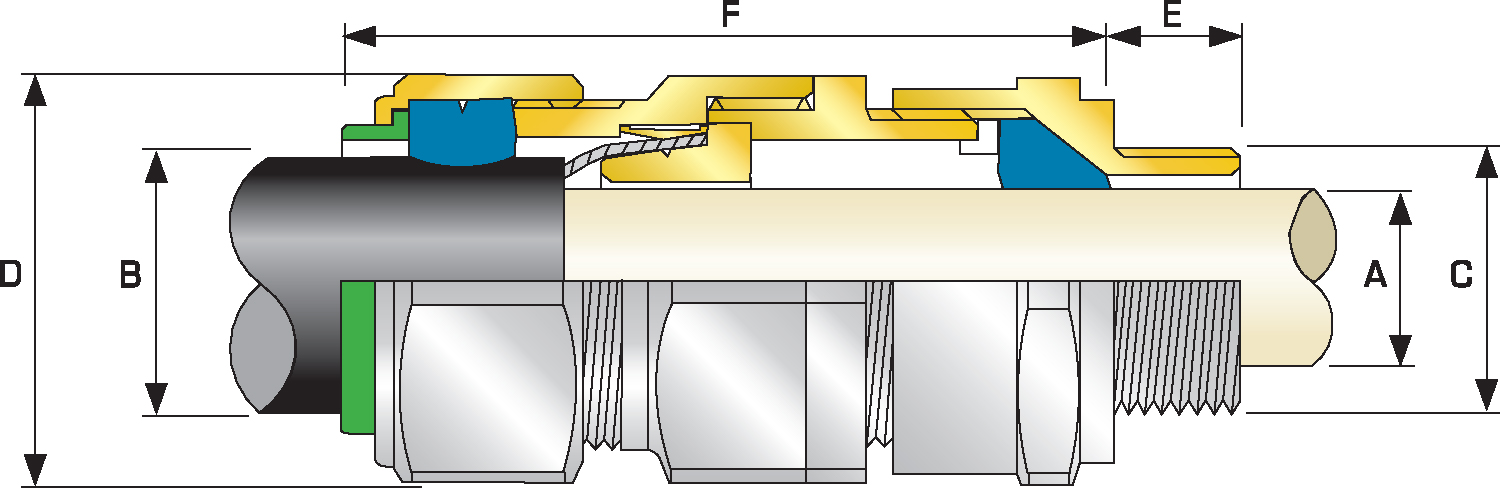

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

РазмерКабельноговода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Диаметр внутренней оболочки кабеля “A” Наружный диаметр кабеля
“B”		 ДиапазонБронирования. Расстояние между противоположными гранями
“D”		 Расстояние между противоположными углами
“D”		 длинавыступа“f” Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (унции)
Стандартно опция.
#rowspan Метрическая Длина резьбы (метрической) “E” NPT Длина резьбы (NPT)
(NPT) “E”		 NPT Мин。 Макс。 Мин。 Макс。 Мин。 Макс。 Макс。 Макс。 Размер. Тип Суффикс для заказа
20s.16 M20 0.59 ½” 0.78 ¾" 0.12 0.34 0.24 0.52 0.03 0.05 0.94 1.04 2.85 20s.16 E1FW 1RA/M PVC04 5.54
20s. M20 0.59 ½” 0.78 ¾" 0.24 0.46 0.37 0.63 0.03 0.05 0.94 1.04 2.76 20s. E1FW 1RA/M PVC04 5.54
20. M20 0.59 ½” 0.78 ¾" 0.26 0.55 0.49 0.82 0.03 0.05 1.20 1.32 2.87 20. E1FW 1RA/M PVC06 7.27
25年代 M25 0.59 ¾” 0.80 1“ 0.44 0.78 0.55 0.87 0.05 0.06 1.48 1.63 3.50 25年代 E1FW 1RA/M PVC09 11.46
25. M25 0.59 ¾” 0.80 1“ 0.44 0.78 0.72 1.03 0.05 0.06 1.48 1.63 3.50 25. E1FW 1RA/M PVC09 11.46
32. M32 0.59 1“ 0.98 1 ¼" 0.67 1.03 0.93 1.33 0.06 0.08 1.81 1.99 3.39 32. E1FW 1RA/M PVC11 15.17
40 M40 0.59 1 ¼” 1.01 1 ½" 0.87 1.26 1.10 1.59 0.06 0.08 2.17 2.38 3.54 40 E1FW 1RA/M PVC15. 21.87
50.S M50 0.59 1 ½” 1.03 2“ 1.16 1.50 1.39 1.84 0.08 0.10 2.36 2.60 3.58 50.S E1FW 1RA/M PVC18. 26.46
50. M50 0.59 2“ 1.06 2½“ 1.40 1.73 1.59 2.09 0.08 0.10 2.76 3.04 3.74 50. E1FW 1RA/M PVC21. 33.51
63S M63 0.59 2“ 1.06 2½“ 1.58 1.96 1.80 2.34 0.08 0.10 2.95 3.25 4.02 63S E1FW 1RA/M PVC23. 47.16
63 M63 0.59 2½“ 1.57 3“ 1.86 2.20 2.15 2.59 0.08 0.10 3.15 3.46 4.09 63 E1FW 1RA/M PVC25 47.27
75S M75 0.59 2½“ 1.57 3“ 2.08 2.44 2.32 2.83 0.08 0.10 3.54 3.90 4.53 75S E1FW 1RA/M PVC28 74.43
75 M75 0.59 3“ 1.63 3½“ 2.33 2.67 2.63 3.09 0.10 0.12 3.94 4.33 4.61 75 E1FW 1RA/M PVC30. 85.36
Если не указано иное, размеры приведены в дюймах
РазмерКабельноговода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Диаметр внутренней оболочки кабеля “A” Наружный диаметр кабеля
“B”		 ДиапазонБронирования. Расстояние между противоположными гранями
“D”		 Расстояние между противоположными углами
“D”		 длинавыступа“f” Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (унции)
Стандартно опция.
#rowspan Метрическая Длина резьбы (метрической) “E” NPT Длина резьбы (NPT)
(NPT) “E”		 NPT Мин。 Макс。 Мин。 Макс。 Мин。 Макс。 Макс。 Макс。 Размер. Тип Суффикс для заказа
20s.16 M20 15.0 ½” 19.9 ¾" 3.1 8.6 6.1 13.1 0.8 1.25 24.0 26.4 72.5 20s.16 E1FW 1RA/M PVC04 0.16
20s. M20 15.0 ½” 19.9 ¾" 6.1 11.6 9.5 15.9 0.8 1.25 24.0 26.4 70.0 20s. E1FW 1RA/M PVC04 0.16
20. M20 15.0 ½” 19.9 ¾" 6.5 13.9 12.5 20..9 0.8 1.25 30.5 33.6 73.0 20. E1FW 1RA/M PVC06 0.21
25年代 M25 15.0 ¾” 20..2 1“ 11.1 19.9 14.0 22.0 1.25 1.6 37.5 41.3 89.0 25年代 E1FW 1RA/M PVC09 0.33
25. M25 15.0 ¾” 20..2 1“ 11.1 19.9 18.2 26.2 1.25 1.6 37.5 41.3 89.0 25. E1FW 1RA/M PVC09 0.33
32. M32 15.0 1“ 25..0 1 ¼" 17.0 26.2 23.7 33.9 1.6 2.0 46.0 50.6 86.0 32. E1FW 1RA/M PVC11 0.43
40 M40 15.0 1 ¼” 25..6 1 ½" 22.0 32..1 27.9 40.4 1.6 2.0 55.0 60.5 90.0 40 E1FW 1RA/M PVC15. 0.62
50.S M50 15.0 1 ½” 26.1 2“ 29.5 38.1 35.2 46.7 2.0 2.5 60.0 66.0 91.0 50.S E1FW 1RA/M PVC18. 0.75
50. M50 15.0 2“ 26.9 2½“ 35.6 44.0 40.4 53.0 2.0 2.5 70.1 77.1 95.0 50. E1FW 1RA/M PVC21. 0.95
63S M63 15.0 2“ 26.9 2½“ 40.1 49.9 45.6 59.4 2.0 2.5 75.0 82.5 102.0 63S E1FW 1RA/M PVC23. 1.34
63 M63 15.0 2½“ 39.9 3“ 47.2 55.9 54.6 65.8 2.0 2.5 80.0 88.0 104.0 63 E1FW 1RA/M PVC25 1.34
75S M75 15.0 2½“ 39.9 3“ 52.8 61.9 59.0 72.0 2.0 2.5 90.0 99.0 115.0 75S E1FW 1RA/M PVC28 2.11
75 M75 15.0 3“ 41.5 3½“ 59.1 67.9 66.7 78.4 2.5 3.0 100.0 110.0 117.0 75 E1FW 1RA/M PVC30. 2.42
Еслинеуказаноиное，Размерыприведенывмиллиметрах
