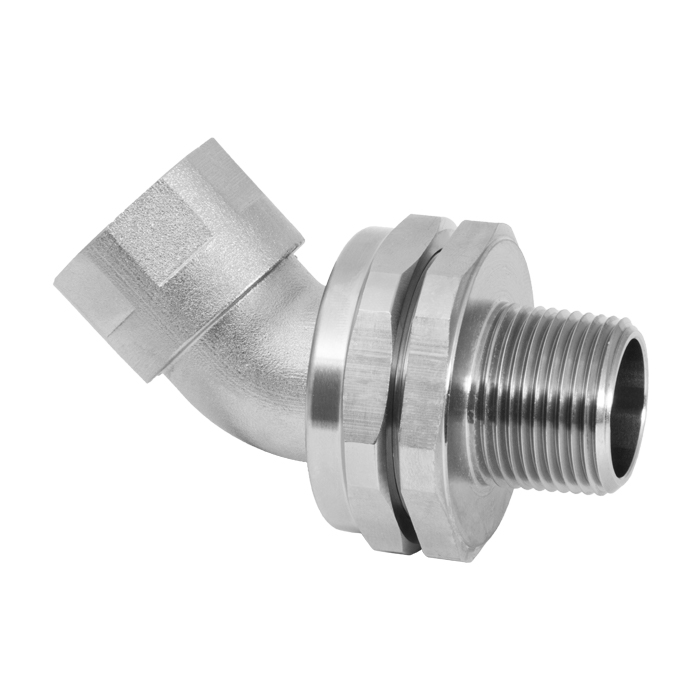

784 | Угловая муфта (45 гр.)Латунь, никелированная латунь, алюминий и нержавеющая сталь

Угловая муфта (45°), соответствует международным стандартам, аксессуар для взрывобезопасных кабелей и кабелепроводов

• Позволяет подключить кабелепровод или кабельные вводы к оборудованию
• Подходит для жестких и гибких кабелепроводов
• Наличие встроенной муфты устраняет необходимость вращать кабелепровод
• Доступны версии для общего и промышленного использования
• Имеется контактная поверхность под уплотнительные кольца
• От -60 ˚C до 200 ˚C
• Международная маркировка: IECEx, ATEX и cCSAus

Примечание.

Доступна версия с наружной или внутренней резьбой.

• Доступны версии с контактной поверхностью под уплотнительное кольцо. Для заказа подобных исполнений добавляйте индекс R после артикула изделия в коде заказа выше, например, 784RDM2M2.

Если вам необходимо соединить 2 отдельных корпуса вместе, обратитесь в компанию CMP Products.

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Сертификат взрывозащиты ATEX CML 18ATEX1329U
Класс защиты II 2G 1D Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da IP6X
IM2 Ex db I Mb, Ex eb I Mb
Стандарты соответствия EN 60079-0,1,7,31
Сертификат IECEx IECEx CML 18.0186U
Класс защиты Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da IP6X, Ex db I Mb, Ex eb I Mb
Стандарты соответствия IEC 60079-0,1,7,31
Сертификат cCSAus 1055233
Класс защиты Класс I, Разд. 1 и 2, Группы A, B, C, D; Тип корпуса 4X: Класс I, Зона 1, AEx de II; Ex de II
Стандарты соответствия C22.2 № 0,0.5,30,94, CAN/CSA E60079-0,1,7, CAN/CSA E61241-1, UL Std 50, 1203, UL 60079-0,1,7
Сертификат ЕАС (ранее ГОСТ Р, К и Б) C-GB.AA87.B.00487
2020322313003177
Сертификат ГОСТ Р POCC.GB.HA46.H00140
Утверждение INMETRO TÜV 12.1334U
Соответствует требованиям RETIE 03866
MS-XPL21804 21.0013U
Одобрения, полученные от морских ведомств LRS: 01/00173
Сертификат CCOE / PESO (Индия) P444949
IP66 при наличии уплотнительного кольца или уплотнения для входной резьбы CMP
Материалы деталей Латунь (стандартно), никелированная латунь, алюминий, нержавеющая сталь

** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.

Таблица выбора продукции

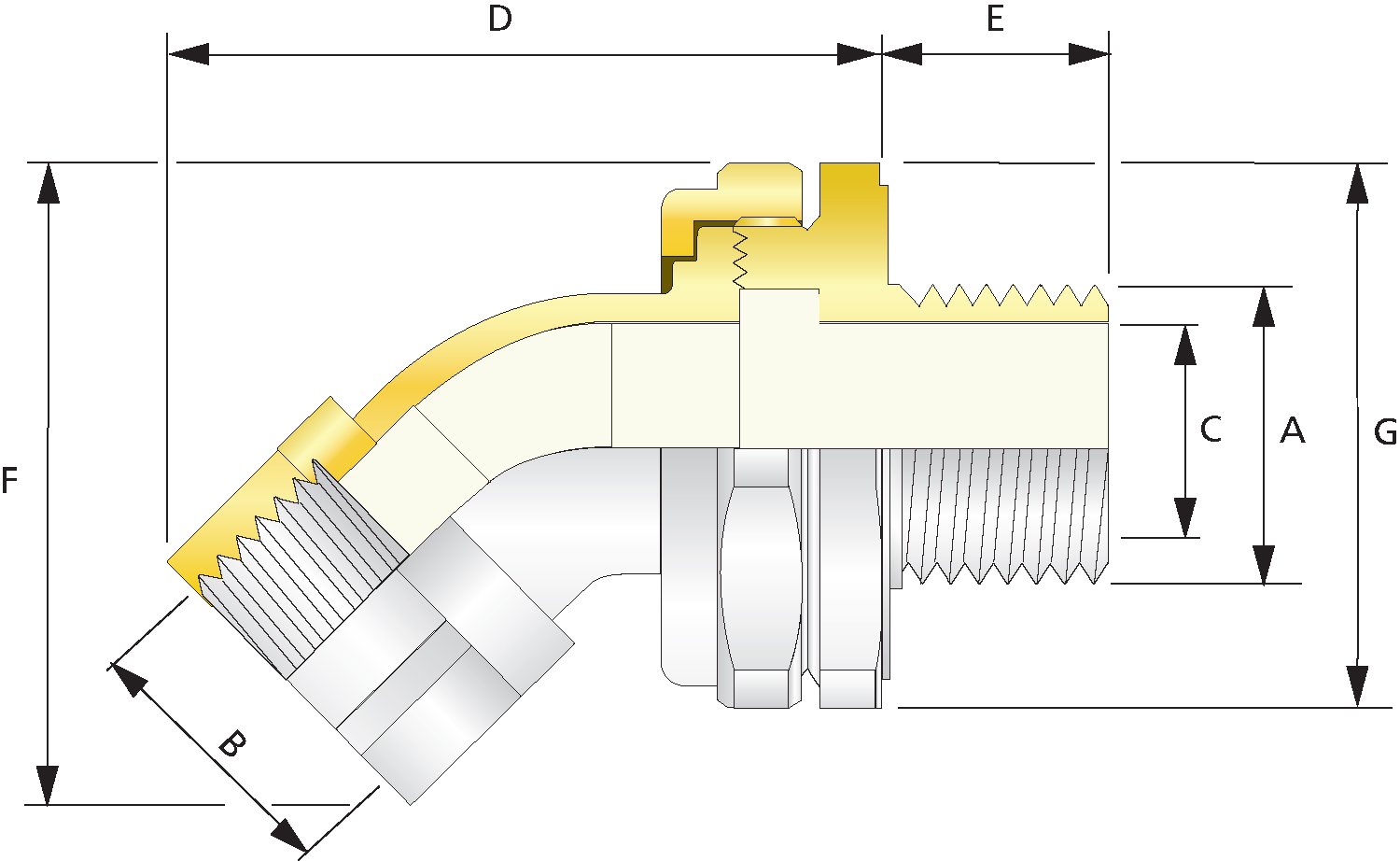

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

МЕТРИЧЕСКАЯ NPT МЕТРИЧЕСКАЯ СИСТЕМА/NPT
Код заказа (латунь, метрическая система) Наружная передняя резьба “A” Минимальная длина резьбы “E” Внутренняя задняя резьба “B” Код заказа (латунь, NPT) Наружная передняя резьба NPT "A" (дюймы) Минимальная длина резьбы NPT "Е" (дюймы) Внутренняя задняя резьба "B" (дюймы) Внутренний диаметр “C” Макс. длина выступа "D" Макс. вылет
“F”		 Расстояние между противоположными гранями
“G”		 Расстояние между противоположными углами Ø
“G”		 Максимальный момент затяжки (Нм)
784DM2M2 M20 X 1.5 0.59 M20 X 1.5 784DT1T1 ½” 0.79 ½” 0.56 2.39 2.20 1.81 1.99 7
784DM3M3 M25 X 1.5 0.59 M25 X 1.5 784DT2T2 ¾” 0.80 ¾” 0.79 2.59 2.41 1.97 2.17 10
784DM4M4 M32 X 1.5 0.59 M32 X 1.5 784DT3T3 1” 0.98 1” 1.04 2.73 2.74 2.36 2.60 15
784DM5M5 M40 X 1.5 0.59 M40 X 1.5 784DT4T4 1¼” 1.01 1¼” 1.28 2.95 3.01 2.56 2.81 25
784DM6M6 M50 X 1.5 0.59 M50 X 1.5 784DT5T5 1½” 1.03 1½” 1.69 3.68 3.46 2.95 3.25 30
784DM7M7 M63 X 1.5 0.59 M63 X 1.5 784DT6T6 2” 1.06 2” 2.09 4.04 4.05 3.55 3.91 45
Если не указано иное, размеры приведены в дюймах
МЕТРИЧЕСКАЯ NPT МЕТРИЧЕСКАЯ СИСТЕМА/NPT
Код заказа (латунь, метрическая система) Наружная передняя резьба “A” Минимальная длина резьбы “E” Внутренняя задняя резьба “B” Код заказа (латунь, NPT) Наружная передняя резьба NPT "A" (дюймы) Минимальная длина резьбы NPT "Е" (дюймы) Внутренняя задняя резьба "B" (дюймы) Внутренний диаметр “C” Макс. длина выступа "D" Макс. вылет
“F”		 Расстояние между противоположными гранями
“G”		 Расстояние между противоположными углами Ø
“G”		 Максимальный момент затяжки (Нм)
784DM2M2 M20 X 1.5 15.0 M20 X 1.5 784DT1T1 ½” 0.79 ½” 14.3 60.6 55.8 46.0 50.6 7
784DM3M3 M25 X 1.5 15.0 M25 X 1.5 784DT2T2 ¾” 0.8 ¾” 20.1 65.9 61.2 50.0 55.0 10
784DM4M4 M32 X 1.5 15.0 M32 X 1.5 784DT3T3 1” 0.98 1” 26.4 69.3 69.7 60.0 66.0 15
784DM5M5 M40 X 1.5 15.0 M40 X 1.5 784DT4T4 1¼” 1.01 1¼” 32.6 74.9 76.4 65.0 71.5 25
784DM6M6 M50 X 1.5 15.0 M50 X 1.5 784DT5T5 1½” 1.03 1½” 43.0 93.5 87.9 75.0 82.5 30
784DM7M7 M63 X 1.5 15.0 M63 X 1.5 784DT6T6 2” 1.06 2” 53.0 102.7 102.8 90.2 99.2 45
Если не указано иное, размеры приведены в миллиметрах
